Do czego służy PA6? Zastosowania, właściwości i przewodnik po PA6 GF

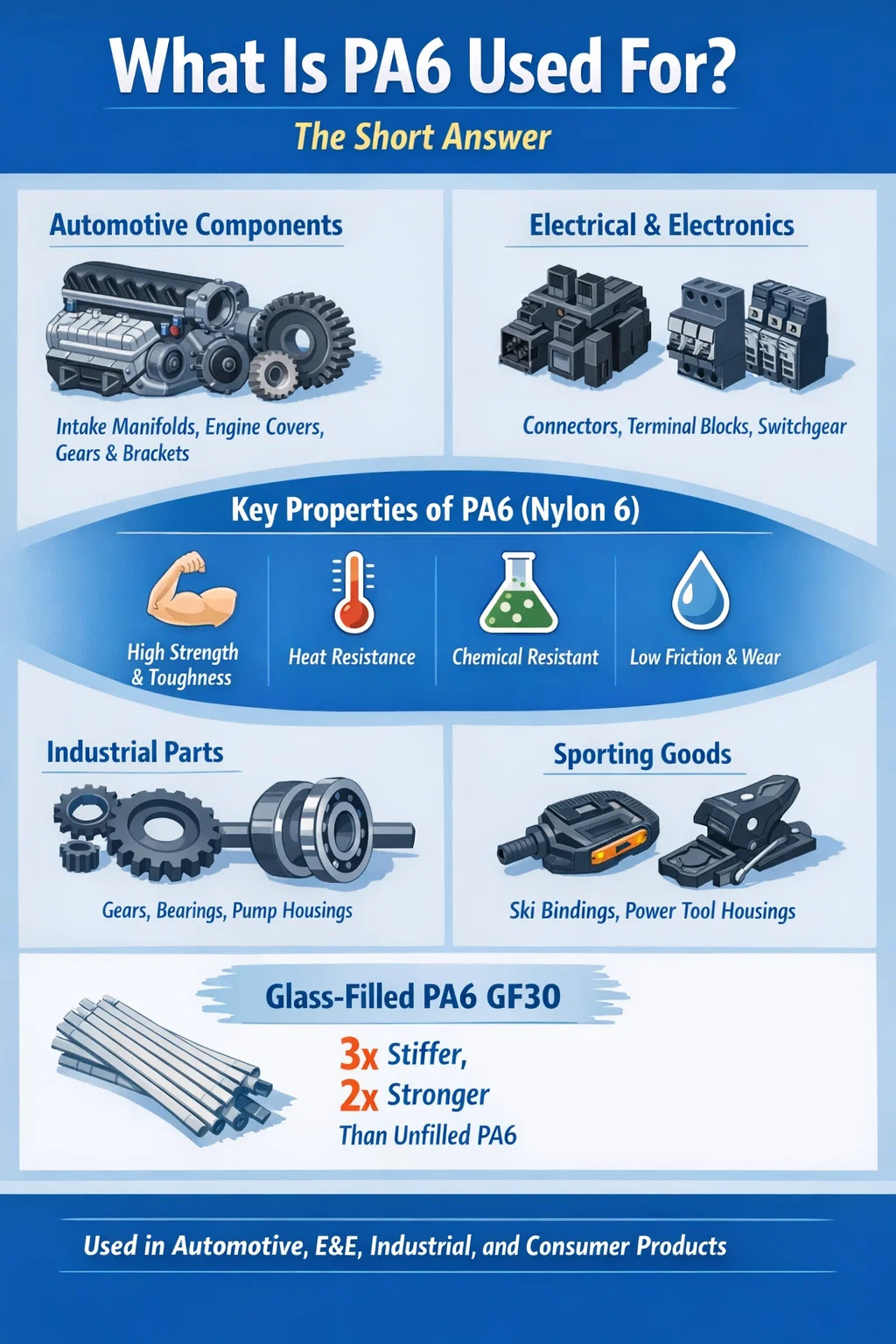

Do czego służy PA6? Krótka odpowiedź

PA6 — znany również jako poliamid 6 lub nylon 6 — jest jednym z najczęściej stosowanych termoplastycznych tworzyw konstrukcyjnych na świecie. Stosowany jest głównie do elementów konstrukcyjnych i mechanicznych, które wymagają połączenia wytrzymałości, wytrzymałości, odporności chemicznej i możliwości formowania w złożone geometrie. Od części silników samochodowych po przekładnie przemysłowe, złącza elektryczne i artykuły sportowe, PA6 pojawia się wszędzie tam, gdzie inżynierowie potrzebują materiału, który działa niezawodnie pod obciążeniem, wysoką temperaturą i powtarzającymi się cyklami naprężeń.

Po wzmocnieniu włóknami szklanymi – powszechnie określanymi jako Materiały PA6 GF (poliamid 6 wypełniony szkłem) — jego właściwości mechaniczne znacznie się poprawiają, co czyni go bezpośrednim konkurentem dla odlewanego ciśnieniowo aluminium i cynku w wielu zastosowaniach nośnych. Światowy rynek poliamidów przekroczył 6,2 miliarda dolarów w 2023 roku , przy czym PA6 i jego gatunki wzmocnione stanowią znaczną część tego zapotrzebowania.

W tym artykule szczegółowo omówiono, gdzie i dlaczego stosuje się PA6, jak wzmocnienie szkła zmienia równanie, jak wyglądają rzeczywiste parametry przetwarzania i wydajności oraz jak wybrać odpowiedni gatunek do swojego zastosowania.

Podstawowe właściwości, które sprawiają, że PA6 jest tak wszechstronny

Zanim zagłębimy się w konkretne zastosowania, warto zrozumieć, dlaczego w pierwszej kolejności wybierany jest PA6. Jego profil właściwości jest rzeczywiście zrównoważony — nie wyróżnia się w jednym obszarze kosztem wszystkiego innego, co sprawia, że ​​ma tak szerokie zastosowanie.

Wytrzymałość mechaniczna i wytrzymałość

Niewypełniony PA6 ma wytrzymałość na rozciąganie około 70–85 MPa i wydłużenie przy zerwaniu 30–150% w zależności od zawartości wilgoci. To połączenie oznacza, że ​​materiał może absorbować znaczne uderzenia bez pękania — jest to główny powód jego stosowania w obudowach i pokrywach narażonych na obciążenia upadkowe lub wibracje. Jego udarność z karbem Izoda zwykle mieści się w zakresie 5–10 kJ/m² w stanie suchym po uformowaniu, znacznie wzrastając po kondycjonowaniu do równowagowej zawartości wilgoci.

Wydajność cieplna

Niewypełniony PA6 ma temperaturę topnienia około 220°C oraz temperaturę ugięcia pod wpływem ciepła (HDT) wynoszącą około 65°C przy obciążeniu 1,8 MPa – umiarkowaną w przypadku wymagających środowisk samochodowych pod maską. Jednakże po dodaniu wzmocnienia włóknem szklanym, HDT gwałtownie rośnie. PA6 GF30 (30% włókna szklanego) osiąga wartości HDT wynoszące 200–215°C przy ciśnieniu 1,8 MPa, co otwiera drzwi do zastosowań pod maską i innych zastosowań w podwyższonych temperaturach, z którymi gatunki bez wypełniacza po prostu nie są w stanie sobie poradzić.

Odporność chemiczna

PA6 jest odporny na szeroką gamę substancji chemicznych: węglowodory, oleje, smary, wiele rozpuszczalników i rozcieńczone zasady. Dobrze radzi sobie z benzyną, olejem silnikowym, płynem hamulcowym i środkami czyszczącymi – wszystkimi powszechnie stosowanymi w środowisku motoryzacyjnym. Jest jednak atakowany przez mocne kwasy, fenole i środki utleniające, dlatego kontrole zgodności chemicznej są obowiązkowe w każdym wilgotnym środowisku chemicznym.

Właściwości tribologiczne

PA6 ma z natury niskie tarcie i dobrą odporność na zużycie w przypadku stali i innych twardych powierzchni współpracujących. Z tego powodu koła zębate, tuleje i powierzchnie łożysk wykonane z PA6 często pracują bez zewnętrznego smarowania w zastosowaniach o lekkich obciążeniach. Charakter samosmarujący materiału wynika z jego półkrystalicznej struktury i niskiej energii powierzchniowej w porównaniu z wieloma metalami.

Absorpcja wilgoci — zmienna, którą każdy musi uwzględnić

PA6 pochłania wilgoć z atmosfery, równoważąc się w przybliżeniu zawartość wody 2,5–3,5%. w warunkach stiardowych (23°C, 50% RH) i do 9–10% przy całkowitym zanurzeniu. Wilgoć działa jak plastyfikator: zwiększa elastyczność i udarność, jednocześnie zmniejszając moduł rozciągania i granicę plastyczności. Nie musi to być koniecznie wadą — PA6 kondycjonowany w równowadze często zachowuje się lepiej w stanie suchym po uformowaniu w scenariuszach obciążenia dynamicznego — ale w każdym precyzyjnym projekcie należy uwzględnić zmiany wymiarowe.

Materiały PA6 GF: Jak włókno szklane zmienia wszystko

PA6 wypełniony włóknem szklanym – zazwyczaj oznaczony jako PA6GF15, PA6 GF30 lub PA6GF50 (co wskazuje 15%, 30% lub 50% zawartości włókna szklanego wagowo) – reprezentuje zasadniczo inną klasę materiału niż niewypełniony polimer bazowy. Krótkie włókna szklane wkomponowane w matrycę tworzą mikrostrukturę kompozytową, która efektywniej przenosi obciążenie, jest odporna na pełzanie pod wpływem długotrwałego naprężenia i utrzymuje stabilność wymiarową w szerszym zakresie temperatur.

Przeskok z niewypełnionego na GF30 z grubsza trzykrotnie zwiększa sztywność i ponad dwukrotnie zwiększa wytrzymałość na rozciąganie. Jednocześnie zawartość włókna szklanego wypiera polimer, zmniejszając udział objętościowy materiału, który może wchłonąć wilgoć, co znacznie poprawia stabilność wymiarową. PA6 GF30 jest gatunkiem „konie pociągowego”. w większości zastosowań konstrukcyjnych i stanowi punkt odniesienia, z którym porównywane są inne wzmocnione inżynieryjne tworzywa termoplastyczne.

PA6 GF50, choć imponujący na papierze, wprowadza kompromisy: wyższą gęstość, zmniejszoną odporność na uderzenia w porównaniu do GF30 i większą anizotropię (właściwości w kierunku przepływu i przepływu poprzecznego znacznie się różnią). Zwykle jest zarezerwowane dla zastosowań, w których maksymalna sztywność nie podlega negocjacjom, a zdarzenia udarowe nie są głównym obciążeniem projektowym.

Motoryzacja: największy jednolity rynek PA6

Sektor motoryzacyjny zużywa więcej PA6 – zwłaszcza materiałów PA6 GF – niż jakakolwiek inna branża. Jeden nowoczesny pojazd osobowy zawiera szacunkową 10 do 18 kg komponentów poliamidowych , przy czym PA6 i PA66 łącznie stanowią większość. Dążenie do zmniejszania masy pojazdów w celu osiągnięcia celów w zakresie emisji przyspieszyło zastępowanie części metalowych zespołami nylonowymi wypełnionymi szkłem.

Elementy silnika i pod maską

PA6 GF30 i GF35 to materiały wybierane na kolektory dolotowe, pokrywy silnika, obudowy termostatów, obudowy filtrów powietrza i zaślepki końcowe chłodnicy powietrza doładowującego. Części te pracują w stałych temperaturach 120–150°C, osiągając wartości szczytowe powyżej 180°C, i są narażone na działanie chłodziwa, mgły olejowej i oparów paliwa. Wymiana aluminiowych kolektorów dolotowych na komponenty PA6 GF rozpoczęta w latach 90. XX w. pozwoliła na zmniejszenie masy o ok 40–60% na składnik przy jednoczesnym zachowaniu integralności strukturalnej i umożliwieniu bardziej złożonych geometrii wewnętrznych poprzez formowanie wtryskowe, które byłyby trudne lub kosztowne w odlewaniu.

Części układu chłodzenia

Zbiorniki końcowe chłodnicy, zbiorniki wyrównawcze, obudowy pomp wodnych i złącza rur płynu chłodzącego są rutynowo formowane z materiałów PA6 GF, ponieważ materiał ten wytrzymuje długotrwałe narażenie na chłodziwo glikol etylenowy w temperaturach roboczych bez degradacji hydrolitycznej – pod warunkiem zastosowania odpowiedniego gatunku stabilizowanego termicznie. Odporne na hydrolizę gatunki PA6 GF zostały specjalnie opracowane, aby przedłużyć żywotność powyżej 200 000 km lub 15 lat.

Części konstrukcyjne i półkonstrukcyjne

Przednie wsporniki (moduł konstrukcyjny za pasem zderzaka), wsporniki pedałów, podstawy klamek drzwi, obudowy lusterek i różne systemy wsporników są zwykle wykonane z PA6 GF30 lub PA6 GF35. Zastosowania te wymagają zarówno sztywności, jak i zarządzania energią zderzenia – równowagi, którą nylon wzmocniony włóknem szklanym radzi sobie lepiej niż wiele konkurencyjnych materiałów przy równoważnej masie.

Elementy układu paliwowego

PA6 jest używany do złączy przewodów paliwowych, obudów filtrów paliwa i elementów odprowadzających opary. Jego odporność na węglowodory i możliwość osiągnięcia wąskich tolerancji wymiarowych poprzez formowanie wtryskowe – krytyczne dla szczelnych złączek paliwowych – sprawiają, że jest to standardowy wybór. Wymagania regulacyjne dotyczące niskiego przenikania w układach paliwowych doprowadziły do ​​opracowania wielowarstwowych przewodów paliwowych PA6 z warstwami barierowymi, ale strukturalna warstwa zewnętrzna pozostaje nylonowa.

Zastosowania elektryczne i elektroniczne

PA6 jest materiałem dominującym w sektorze elektrycznym i elektronicznym (E&E), gdzie połączenie jego właściwości dielektrycznych, ognioodporności (w gatunkach modyfikowanych), stabilności wymiarowej i przetwarzalności obejmuje szeroką gamę komponentów.

Złącza i listwy zaciskowe

Złącza elektryczne — od złączy wiązek przewodów samochodowych po przemysłowe listwy zaciskowe — należą do najpopularniejszych zastosowań PA6 na świecie. Precyzja wymiarowa materiału, odporność na pełzanie pod wpływem sił wstawiania metalowych styków oraz kompatybilność z procesami lutowania (szczególnie w przypadku gatunków stabilizowanych termicznie) sprawiają, że jest on dobrze dostosowany. Materiały PA6 GF są szczególnie popularne w złączach wielopinowych, gdzie dokładność rejestracji styków ma kluczowe znaczenie w całym okresie użytkowania.

Wyłączniki automatyczne i rozdzielnice

Ognioodporne gatunki PA6 (FR PA6, często bezhalogenowe) są przeznaczone do obudów wyłączników, podstaw przekaźników i elementów rozdzielnic. Te stopnie osiągają Wartości znamionowe UL94 V-0 przy grubości ścianki 0,8 mm lub 1,6 mm, przy jednoczesnym zachowaniu integralności mechanicznej niezbędnej do przetrwania zdarzeń związanych z łukiem zwarciowym.

Zarządzanie kablami i kanałami

Rura falista PA6, opaski kablowe i dławiki kablowe są standardem w instalacjach okablowania przemysłowego. Opaski kablowe PA6 zachowują swoją siłę zaciskania w zakresie temperatur od -40°C do 85°C i są odporne na degradację pod wpływem promieni UV w przypadku stabilizowanych gatunków – właściwości, które wyjaśniają ich wszechobecność w wiązkach przewodów samochodowych i zewnętrznych instalacjach elektrycznych.

Obudowy do urządzeń elektronicznych

Obudowy elektronarzędzi, korpusy czujników przemysłowych, obudowy urządzeń pomiarowych i obudowy silników są często wykonane z materiałów PA6 lub PA6 GF. Gatunki wypełnione szkłem są odporne na wypaczenia nawet w przypadku cienkościennych przekrojów i zapewniają sztywność niezbędną do ciasnego montażu elementów wewnętrznych, takich jak słupki montażowe PCB i elementy mocujące zatrzaskowe.

Maszyny przemysłowe i komponenty inżynieryjne

PA6 ma długą historię w maszynach przemysłowych właśnie dlatego, że można go obrabiać z wytłaczanych prętów i płyt, odlewać w dużych sekcjach lub formować wtryskowo w dużych ilościach. Każda droga przetwarzania odpowiada innej skali zastosowań.

Przekładnie, krzywki i elementy napędu

Przekładnie PA6 można znaleźć w sprzęcie biurowym, urządzeniach, lekkich maszynach przemysłowych i samochodowych układach pomocniczych (podnośniki okien, regulatory siedzeń, drzwi z mieszanką HVAC). Przy wartościach PV (ciśnienie-prędkość) poniżej w przybliżeniu 0,1 MPa·m/s , niewypełniony PA6 działa na stal bez smarowania. Powyżej tego progu zaleca się docieranie ze smarowaniem. Przekładnie z PA6 wypełnione włóknem szklanym zapewniają większą nośność, ale rezygnują z części samosmarującego charakteru przekładni bez wypełnienia i wykazują większe zużycie powierzchni współpracującej — jest to kompromis, który należy oceniać w zależności od zastosowania.

Łożyska, tuleje i podkładki ścierne

Odlew PA6 (odlew monomerowy) jest stosowany do pierścieni łożyskowych o dużej średnicy, szyn prowadzących przenośniki taśmowe i płyt ścieralnych w sprzęcie rolniczym, górniczym i do transportu materiałów. Odlewany nylon można produkować w odcinkach o masie do kilkuset kilogramów i obrabiać maszynowo z zachowaniem precyzyjnych tolerancji. Jego współczynnik tarcia o stal w warunkach pracy na sucho wynosi zazwyczaj 0,15–0,35 , co jest akceptowalne w wielu zastosowaniach łożysk charakteryzujących się niską prędkością, gdzie tuleje z PTFE z brązu lub na podłożu z brązu byłyby na dużą skalę zbyt kosztowne.

Obsługa płynów — pompy i zawory

Wirniki, obudowy pomp, korpusy zaworów i łączniki rurowe PA6 obsługują wodę, łagodne kwasy, węglowodory i chemikalia procesowe w szerokim zakresie środowisk przemysłowych. Odporność na korozję PA6 w porównaniu z alternatywami metalowymi eliminuje ryzyko korozji galwanicznej i skraca cykle konserwacji. W przypadku układów płynów o wyższym ciśnieniu lub wyższej temperaturze materiały PA6 GF zastępują gatunki niewypełnione, aby zachować stabilność wymiarową pod długotrwałym obciążeniem ciśnieniowym.

Profile konstrukcyjne i osłony maszyn

Wytłaczane profile PA6 są stosowane do ram konstrukcyjnych w zautomatyzowanym sprzęcie montażowym, robotycznych efektorach końcowych i osłonach maszyn. Specyficzna sztywność materiału (sztywność na jednostkę masy) korzystnie konkuruje z aluminium, gdy zawartość wilgoci jest kontrolowana. Wielu konstruktorów maszyn wybiera profile PA6 GF do wózków szynowych z prowadnicami liniowymi i pneumatycznych prowadnic cylindrów, ponieważ materiał ten zapewnia czystość obróbki, tłumi drgania i nie wymaga powłok zabezpieczających przed korozją, jakich wymaga stal.

Produkty konsumenckie i artykuły sportowe

Połączenie wytrzymałości, jakości powierzchni i możliwości barwienia PA6 – nylon łatwo przyjmuje barwniki – sprawia, że jest on powszechnym wyborem w produktach konsumenckich, gdzie liczy się zarówno estetyka, jak i trwałość.

• Wiązania narciarskie i klamry do butów: Materiały PA6 GF wytrzymują wysokie obciążenia statyczne i dynamiczne wiązań narciarskich, wytrzymując niskie temperatury -30°C bez kruchego pękania.
• Komponenty rowerowe: przerzutki, dźwignie hamulców i zaciski kierownicy w rowerach średniej klasy wykorzystują PA6 GF30 w celu zmniejszenia masy w porównaniu z aluminium przy jednoczesnym zachowaniu sztywności.
• Ramy bagaży i zamki błyskawiczne: YKK i inni producenci zamków błyskawicznych w dużym stopniu polegają na PA6 w przypadku ząbków zamków błyskawicznych i korpusów suwaków — wytrzymałość materiału i niskie tarcie względem niego samego to idealne właściwości mechanizmów zamków błyskawicznych.
• Elektronarzędzia: obudowy wierteł, korpusy pił tarczowych i osłony szlifierek wykonane z PA6 GF pochłaniają wibracje silnika, są odporne na ciepło z obudów silników i zapewniają sztywność konstrukcyjną niezbędną do utrzymania współosiowości łożysk.
• Obudowy do szczoteczek do zębów i środków higieny osobistej: gdzie gatunki PA6 do kontaktu z żywnością (zgodne z przepisami FDA lub UE dotyczącymi kontaktu z żywnością) zapewniają bezpieczne, trwałe obudowy z doskonałym wykończeniem powierzchni.

Zastosowania tekstylne i włókniste

Włókno PA6 – sprzedawane pod nazwami handlowymi takimi jak Perlon – stanowi główną kategorię zastosowań, która jest całkowicie odrębna od omówionych powyżej zastosowań inżynieryjnych w zakresie formowania wtryskowego i wytłaczania. Przędza z włókna ciągłego PA6 jest przędzona ze stopu na włókna o wytrzymałości na rozciąganie w zakresie 4–6 cN/dtex , z wydłużeniem przy zerwaniu około 20–40% — właściwości, które sprawiają, że nadaje się do wyrobów pończoszniczych, bielizny, odzieży sportowej i tekstyliów technicznych.

W technicznych zastosowaniach tekstylnych włókna PA6 znajdują się w kordzie oponowym (często w połączeniu z kordem stalowym w oponach diagonalnych), taśmach przenośnikowych, linach i siatkach do zastosowań morskich oraz tkaninach filtracyjnych. Kord oponowy PA6 jest przetwarzany przy wyjątkowo wysokich współczynnikach rozciągania, aby wyrównać łańcuchy polimerowe i osiągnąć wyższą wytrzymałość na rozciąganie 8 cN/dtex , zapewniając odporność na zmęczenie potrzebną do powtarzających się cykli zginania opon.

Przędza dywanowa to kolejne ważne zastosowanie włókien — włókno dywanowe PA6 stanowi znaczną część rynku dywanów do użytku domowego i komercyjnego, konkurując z PA66 i poliestrem pod względem ceny i wydajności. Dywany PA6 można ponownie stopić i ponownie przędzić po zakończeniu ich użytkowania, co doprowadziło do rozwoju programów odbioru i recyklingu dywanów (w szczególności procesu Aquafil ECONYL®, który rozpuszcza dywany PA6 i sieci rybackie z powrotem do monomeru kaprolaktamu).

Zastosowania medyczne i mające kontakt z żywnością

Niektóre gatunki PA6 posiadają certyfikaty zgodności z przepisami dotyczącymi kontaktu z żywnością zgodnie z rozporządzeniem UE 10/2011 lub przepisami FDA 21 CFR. Gatunki te są stosowane w elementach sprzętu do przetwarzania żywności — ogniwach łańcuchów przenośników, szynach prowadzących, powierzchniach desek do krojenia i częściach pomp do transportu płynów klasy spożywczej. Materiał można czyścić za pomocą pary i standardowych środków dezynfekcyjnych dopuszczonych do kontaktu z żywnością.

W produkcji wyrobów medycznych PA6 stosuje się do elementów niewszczepialnych: złączy cewników, uchwytów narzędzi chirurgicznych, tacek do sterylizacji i obudów sprzętu. Jego odporność na wielokrotne cykle w autoklawie parowym (121°C, 134°C) – szczególnie w przypadku gatunków wzmacnianych włóknem szklanym – sprawia, że ​​lepiej nadaje się do ponownego przetwarzania niż wiele innych konstrukcyjnych tworzyw termoplastycznych. PA6 nie jest stosowany w urządzeniach do wszczepiania ze względu na jego podatność na hydrolizę w warunkach fizjologicznych w długich okresach czasu.

Jak wybrać odpowiednią klasę PA6

Rodzina materiałów PA6 obejmuje dziesiątki gatunków komercyjnych. Wybór odpowiedniego wymaga dopasowania konkretnego profilu właściwości gatunku do wymagań aplikacji. Poniższe ramy obejmują najczęstsze punkty decyzyjne.

Często pomijany krytyczny punkt: Wartości w arkuszach danych są zawsze podawane na sucho po uformowaniu, chyba że zaznaczono inaczej . Do wszelkich obliczeń strukturalnych z udziałem PA6 w środowisku rzeczywistym należy stosować wartości warunkowe (równowaga 50% RH lub pełne nasycenie, w zależności od warunków pracy). Projektowanie w oparciu o moduł sprężystości po uformowaniu na sucho, a następnie wdrażanie w wilgotnym środowisku może skutkować ugięciami i szybkościami pełzania znacznie wyższymi niż przewidywano.

PA6 vs. PA66: Zrozumienie praktycznej różnicy

PA6 i PA66 są często mylone lub używane zamiennie w dyskusjach nietechnicznych. Są strukturalnie podobne (oba są poliamidami o podobnym składzie chemicznym jednostek powtarzalnych), ale różnią się w kluczowych aspektach, które wpływają na wybór materiału.

• Temperatura topnienia: PA66 topi się w temperaturze około 260°C w porównaniu do 220°C PA6, dając PA66 przewagę termiczną w postaci niewypełnionej. Jednakże oba osiągają podobne wartości HDT, gdy są mocno wzmocnione włóknem szklanym.
• Absorpcja wilgoci: PA6 pochłania nieco więcej wilgoci niż PA66 w równoważnych warunkach, co przekłada się na nieznacznie większą zmianę wymiarów.
• Przetwarzanie: PA6 posiada szersze i niższe okno obróbki, co ułatwia formowanie cienkościennych i skomplikowanych geometrii. Jego niższa lepkość stopu w temperaturach przetwarzania sprzyja również zwilżaniu włókna szklanego podczas mieszania.
• Koszt: PA6 jest syntetyzowany z kaprolaktamu, podczas gdy PA66 wykorzystuje kwas adypinowy i heksametylenodiaminę. Ceny rynkowe są zmienne, ale PA6 jest zazwyczaj 5–15% tańsze na kilogram, co ma znaczenie w skali.
• Możliwość recyklingu: PA6 można depolimeryzować z powrotem do monomeru kaprolaktamu z dużą wydajnością odzysku, co wspiera recykling w pętli zamkniętej. Depolimeryzacja PA66 jest technicznie możliwa, ale jest mniej komercyjnie rozwinięta na dużą skalę.

W większości zastosowań w temperaturach poniżej 150°C materiały PA6 GF zachowują się równoważnie PA66 GF przy niższym koszcie. Powyżej 150°C lub w zastosowaniach, gdzie pęcznienie pod wpływem wilgoci jest krytyczne, warto rozważyć PA66 lub poliamidy o wyższych parametrach (PA46, PA6T/66).

Przetwarzanie materiałów PA6 i PA6 GF: kluczowe kwestie

Maksymalne wykorzystanie materiałów PA6 GF wymaga zwrócenia uwagi na warunki przetwarzania, które różnią się nieco od dostępnych na rynku tworzyw termoplastycznych, takich jak PP czy ABS.

Suszenie

PA6 jest higroskopijny i należy go wysuszyć przed obróbką. Standardowe warunki suszenia to 80°C przez 4–6 godzin w osuszaczu (punkt rosy poniżej -30°C) w celu zmniejszenia zawartości wilgoci poniżej 0,2% przy formowaniu wtryskowym. Niedostateczne suszenie powoduje hydrolityczną degradację łańcuchów polimeru podczas przetwarzania stopu, co skutkuje niższą lepkością, wadami rozlewnymi i znacznie obniżonymi właściwościami mechanicznymi wypraski.

Temperatura topnienia

Temperatury stopu przy formowaniu wtryskowym dla PA6 zazwyczaj wahają się od 240–280°C , w zależności od grubości ścianki i geometrii części. Temperatury formy wynoszące 60–90°C zapewniają dobrą krystaliczność i wykończenie powierzchni. W przypadku materiałów PA6 GF pozostawanie w tym oknie pozwala również zachować długość włókien — nadmierna temperatura topnienia w połączeniu z agresywną prędkością ślimaka powoduje degradację włókien i zmniejsza parametry mechaniczne.

Orientacja włókien i linie spawania

Włókna szklane w materiałach PA6 GF układają się preferencyjnie wzdłuż kierunku przepływu podczas formowania wtryskowego. Tworzy to właściwości anizotropowe: część jest znacznie sztywniejsza i mocniejsza w kierunku przepływu niż poprzecznie do niego. Linie spoin (w miejscu styku dwóch frontów przepływu) w częściach PA6 GF mogą mieć wytrzymałość na rozciąganie tak niską jak 30–50% wartości zbiorczej ponieważ włókna układają się równolegle do linii spawania i łączą się tylko poprzez matrycę polimerową. Lokalizacja przewężki i konstrukcja części muszą minimalizować linie spawów w obszarach narażonych na duże naprężenia.

Wypaczenie i skurcz

Materiały PA6 GF kurczą się różnie: w przybliżeniu 0,3–0,7% w kierunku przepływu and 0,8–1,3% poprzecznie do przepływu dla gatunków GF30. Ten zróżnicowany skurcz jest główną przyczyną wypaczeń w częściach płaskich lub półpłaskich. Rozmieszczenie przewężek oparte na symulacji i projektowanie części są niezbędne w przypadku płaskich paneli i pokryw wykonanych z materiałów PA6 GF.

Zrównoważony rozwój i recykling PA6

Z punktu widzenia gospodarki o obiegu zamkniętym PA6 ma lepszą pozycję niż wiele polimerów konstrukcyjnych ze względu na jego zdolność do depolimeryzacji. Proces ECONYL® (Aquafil) pozwala odzyskać kaprolaktam z poużytkowych odpadów PA6 – w tym dywanów, sieci rybackich i odpadów przemysłowych – i repolimeryzuje go do pierwotnego PA6 o równoważnej jakości. Ta chemia w zamkniętej pętli została sprawdzona na skalę komercyjną, m.in ton odpadów PA6 według ostatnich raportów zostały przetworzone przez system regeneracji ECONYL®.

W przypadku materiałów PA6 GF recykling jest bardziej złożony, ponieważ włókien szklanych nie można odzyskać w ich pierwotnej długości w wyniku standardowego recyklingu mechanicznego — ścieranie włókien podczas ponownego przetwarzania zmniejsza długość włókien, a tym samym ich właściwości mechaniczne. Jednakże mechanicznie przetworzony PA6 GF25 lub GF30 można poddać recyklingowi do zastosowań o niższej zawartości włókien. Recykling chemiczny z powrotem do monomeru traktuje szkło jako pozostałość, którą należy oddzielić, ale dostarcza niezanieczyszczony kaprolaktam z frakcji polimerowej.

Biopochodne szlaki PA6 są w fazie opracowywania komercyjnego. Teoretycznie kaprolaktam można otrzymać z biologicznej lizyny lub cykloheksanu ze źródeł biologicznych, chociaż komercyjny PA6 w pełni pochodzenia biologicznego nie jest jeszcze produkowany na znaczącą skalę. Kilku producentów ogłosiło pilotażowe programy ukierunkowane 30–100% zawartości kaprolaktamu pochodzenia biologicznego w nadchodzącej dekadzie, co znacznie zmniejszyłoby ślad węglowy produkcji PA6 w porównaniu z obecną metodą petrochemiczną.

Gdzie PA6 nie jest właściwym wyborem

Zrozumienie ograniczeń PA6 jest równie ważne, jak znajomość jego mocnych stron. Istnieją zastosowania, w których PA6 — nawet w postaci wypełnionej szkłem — jest niewłaściwym materiałem niezależnie od kosztów:

• Wysoka ciągła temperatura powyżej 180°C: Nawet materiały PA6 GF zaczynają tracić właściwości mechaniczne w utrzymujących się temperaturach powyżej 180°C. Zastosowania w tym zakresie wymagają poliamidów wysokotemperaturowych (PA46, PA6T, PA9T) lub polimerów konstrukcyjnych niepoliamidowych (PPS, PEEK).
• Środowiska silnie kwaśne: Stężone kwasy szybko hydrolizują wiązania amidowe w PA6. Zastosowania w środowiskach chemicznych o silnym kwasie wymagają PTFE, PVDF lub polipropylenu.
• Przejrzystość optyczna: PA6 jest w najlepszym razie półkrystaliczny i półprzezroczysty — nie może osiągnąć przejrzystości optycznej materiałów amorficznych, takich jak poliwęglan czy PMMA.
• Wysoka precyzja w wilgotnym środowisku: W przypadku części wymagających tolerancji wymiarowych poniżej ± 0,1 mm, które będą narażone na cykliczne zmiany wilgoci, higroskopijne pęcznienie PA6 jest zwykle dyskwalifikujące. POM (acetal) lub PBT są powszechnymi alternatywami.
• Długoterminowe wszczepialne wyroby medyczne: PA6 nie jest biokompatybilny do zastosowań wszczepialnych ze względu na degradację hydrolityczną i potencjalne wymywanie monomerów.
