Czy poliamid 6 jest krystaliczny czy amorficzny? Wyjaśnienie struktury PA6

Poliamid 6 jest półkrystaliczny — nie w pełni krystaliczny, nie w pełni amorficzny

Poliamid 6 (PA6), powszechnie znany jako Nylon 6 lub polikaprolaktam, to: półkrystaliczny polimer termoplastyczny . Oznacza to, że zawiera jednocześnie domeny krystaliczne – obszary, w których łańcuchy molekularne są ułożone w uporządkowany, powtarzający się wzór – i domeny amorficzne, w których upakowanie łańcuchów pozostaje nieuporządkowane. Nie jest ani w pełni krystaliczny jak zwykły kryształ soli, ani w pełni amorficzny jak zwykłe szkło.

Podstawowym powodem jest ta dwufazowa mikrostruktura Poliamid 6 działa tak jak robi. Frakcja krystaliczna nadaje mu wytrzymałość i sztywność, natomiast frakcja amorficzna zapewnia elastyczność, odporność na uderzenia i zdolność pochłaniania małych cząsteczek, takich jak woda. Zrozumienie równowagi pomiędzy tymi dwoma fazami jest niezbędne dla każdego, kto projektuje części, wybiera materiały lub przetwarza PA6 w kontekście przemysłowym lub inżynieryjnym.

Powszechnym błędnym przekonaniem jest to, że PA6 jest „krystaliczny” lub „amorficzny”, w zależności od sposobu przetwarzania. W rzeczywistości proporcje każdej fazy zmieniają się w zależności od warunków przetwarzania, historii termicznej i zawartości wilgoci, ale obie fazy są zawsze w pewnym stopniu obecne w stałym poliamidzie 6. PA6 chłodzony hartowaniem może mieć wskaźnik krystaliczności zaledwie kilka procent, podczas gdy wolno chłodzony lub wyżarzany materiał może osiągnąć około 35%. Żadna skrajność nie wytwarza materiału będącego wyłącznie jedną lub drugą fazą.

Co właściwie oznacza półkrystaliczny w kontekście PA6

Kiedy naukowcy zajmujący się polimerami opisują materiał jako półkrystaliczny, mają na myśli konkretną mikrostrukturę w skali nanometrowej. W stanie stałym poliamid 6 organizuje się w stosy krystalicznych płytek – cienkich, uporządkowanych w kształcie płytek obszarów o grubości w przybliżeniu 5 do 15 nm – oddzielonych amorficznymi obszarami międzywarstwowymi. Te stosy lamelarne tworzą większe kuliste nadbudowy zwane sferolitami, które można obserwować pod mikroskopem w świetle spolaryzowanym i są charakterystyczne dla półkrystalicznych polimerów krystalizowanych w stanie stopionym.

Siłą napędową krystalizacji w PA6 jest tworzenie międzycząsteczkowych wiązań wodorowych pomiędzy grupami amidowymi (–CO–NH–) wzdłuż sąsiadujących łańcuchów polimeru. Wiązania te, silniejsze niż oddziaływania van der Waalsa, ale słabsze niż wiązania kowalencyjne, łączą łańcuchy w równoległe układy i tworzą przewagę energetyczną, która sprawia, że ​​krystalizacja jest korzystna termodynamicznie. Jednakże długie, splątane łańcuchy nie mogą się w pełni zreorganizować podczas krzepnięcia. Znacząca frakcja zawsze pozostaje uwięziona w nieuporządkowanych konfiguracjach, tworząc fazę amorficzną.

Różnica gęstości między dwiema fazami odzwierciedla ich różnicę strukturalną: faza krystaliczna PA6 ma gęstość około 1,24 g/cm3, natomiast faza amorficzna ma gęstość około 1,08 g/cm3 — różnica około 15%. Pomiar gęstości nasypowej próbki PA6 jest zatem jedną z pośrednich metod stosowanych do oszacowania jej stopnia krystaliczności, chociaż bardziej precyzyjne techniki, takie jak różnicowa kalorymetria skaningowa (DSC) i szerokokątne rozpraszanie promieni rentgenowskich (WAXS), są standardem w praktyce laboratoryjnej.

Co najważniejsze, nie wszystkie regiony amorficzne w PA6 są identyczne. Naukowcy rozróżniają ruchomą frakcję amorficzną (MAF) — łańcuchy, które mogą swobodnie podlegać wspólnemu ruchowi segmentowemu powyżej temperatury zeszklenia — i sztywną frakcję amorficzną (RAF). RAF składa się z segmentów łańcucha, które są geometrycznie ograniczone przez bliskość powierzchni krystalicznych płytek, co zapewnia im ograniczoną ruchliwość nawet powyżej temperatury zeszklenia w masie. Obecność znacznego RAF w PA6 oznacza, że ​​proste modele dwufazowe znacznie nie doceniają złożoności strukturalnej materiału.

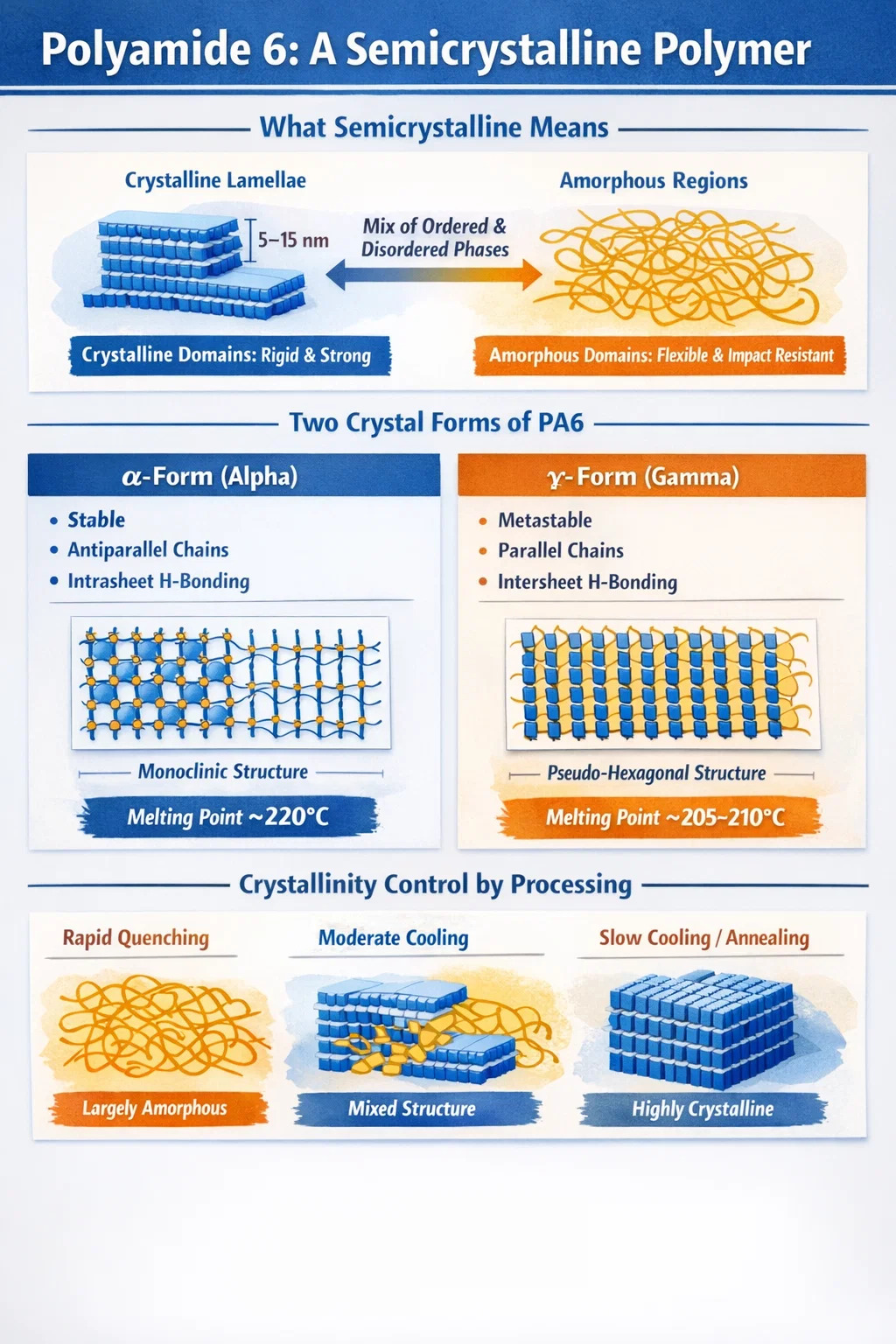

Dwie główne formy krystaliczne poliamidu 6: alfa i gamma

Poliamid 6 nie krystalizuje w pojedynczą, unikalną strukturę krystaliczną. Wykazuje polimorfizm krystaliczny, co oznacza, że ​​może tworzyć różne struktury krystaliczne – zwane polimorfami – w zależności od sposobu przetwarzania. Dwie główne odmiany polimorficzne to forma alfa (α) i forma gamma (γ), każda z odmiennym układem atomowym i konsekwencjami mechanicznymi.

Forma krystaliczna alfa (α).

Postać α jest termodynamicznie stabilnym polimorfem poliamidu 6. Ma jednoskośną komórkę elementarną, w której sąsiadujące łańcuchy polimeru biegną antyrównolegle do siebie. Wiązania wodorowe w formie α zachodzą głównie w płaskich arkuszach — tak zwane wewnątrzarkuszowe wiązania wodorowe — tworząc dobrze zorganizowaną, korzystną energetycznie strukturę. Postać α topi się w temperaturze około 220°C i jest preferowana, gdy PA6 krystalizuje w warunkach powolnego chłodzenia (zwykle przy szybkości chłodzenia poniżej około 8°C na sekundę) lub po wyżarzaniu powyżej 150°C. Jej wyższy stopień uporządkowania strukturalnego odpowiada wyższemu modułowi Younga w porównaniu z formą γ.

Postać krystaliczna gamma (γ).

Forma γ, czasami opisywana jako pseudosześciokątna lub mezofaza, jest metastabilnym polimorfem, który dominuje, gdy PA6 jest przetwarzany z większą szybkością chłodzenia (od około 8°C/s do 100°C/s), na przykład podczas przędzenia ze stopu we włókna lub formowania wtryskowego w formach na zimno. W formie γ łańcuchy biegną równolegle, a nie antyrównolegle, a wiązania wodorowe mają charakter międzywarstwowy - występują pomiędzy sąsiednimi arkuszami połączonymi wiązaniami wodorowymi. Forma γ jest uwięziona kinetycznie i może przekształcić się w formę α po wyżarzeniu lub wystawieniu na działanie gorącej wody. W nanokompozytach PA6/glina forma γ jest również konsekwentnie preferowana ze względu na zarodkujący wpływ płytek gliny.

Co ten polimorfizm oznacza w praktyce

Dla inżynierów i przetwórców polimorfizm krystaliczny w PA6 nie jest abstrakcyjną koncepcją akademicką. Formowana część PA6 wyprodukowana w formie na zimno i przy krótkim czasie cyklu będzie zawierać głównie kryształy w formie γ, podczas gdy ta sama żywica formowana w formie na gorąco i przy powolnym chłodzeniu będzie zawierać więcej kryształów w formie α. Uzyskane właściwości mechaniczne — sztywność, odporność zmęczeniowa, stabilność wymiarowa — będą się mierzalnie różnić między tymi dwiema częściami, nawet jeśli są wykonane z tego samego gatunku poliamidu 6. Kontrolowanie szybkości chłodzenia i temperatur formy jest zatem jednym z podstawowych narzędzi do dostrajania mikrostruktury gotowych części PA6.

Typowy zakres krystaliczności PA6 i dlaczego jest on stosunkowo niski

Jednym z aspektów mikrostruktury poliamidu 6, który zaskakuje wielu inżynierów, jest fakt, jak niska jest jego krystaliczność w porównaniu z prostszymi polimerami ulegającymi krystalizacji, takimi jak polietylen. Krystalizowany ze stopu PA6 zazwyczaj osiąga wskaźnik krystaliczności 35% lub niższy , w zależności od warunków przetwarzania i historii termicznej. Oznacza to, że nawet w najkorzystniejszych warunkach powolnego chłodzenia większość objętościowa materiału pozostaje amorficzna.

Przyczyna tej zaskakująco niskiej krystaliczności leży w topologii łańcucha PA6 w zestalonym stopie. W przeciwieństwie do polietylenu, który ma stosunkowo proste, elastyczne łańcuchy zdolne do wydajnego fałdowania przy ponownym wejściu, łańcuchy PA6 charakteryzują się silnymi międzyłańcuchowymi wiązaniami wodorowymi, które utrudniają kooperatywne ruchy łańcuchów potrzebne do wydajnej krystalizacji. Ponadto długie, splątane łańcuchy polimeru nie mogą szybko przeorganizować się w stosunku do konfiguracji przypadkowych zwojów w stopie. Szeroko akceptowany model strukturalny poliamidów krystalizowanych ze stopu opisuje łańcuchy tworzące liczne długie, niesąsiadujące ze sobą pętle ponownego wejścia wraz z międzykrystalicznymi łańcuchami łączącymi łączącymi różne krystaliczne blaszki. Ta nieuporządkowana struktura pętli w naturalny sposób wytwarza grubą warstwę amorficzną pomiędzy krystalicznymi lamelami — w PA6 amorficzna warstwa pośrednia jest zwykle około dwukrotnie grubsza od samych krystalicznych lamelek.

Dla porównania, krystaliczność monokryształów PA6 hodowanych w roztworze – gdzie łańcuchy mają znacznie więcej czasu i swobody na reorganizację – może być znacznie wyższa, ale nie jest to reprezentatywne dla komercyjnego PA6 w żadnym praktycznym scenariuszu przetwarzania. Prawdziwy PA6 formowany wtryskowo, wytłaczany lub przędzony z włókien zawsze zawiera znaczną frakcję amorficzną.

Chłodzenie PA6 — na przykład szybkie zanurzenie świeżo stopionej próbki w wodzie z lodem — może spowodować wytworzenie materiału o wyjątkowo niskiej krystaliczności, zbliżającej się do stanu prawie całkowicie amorficznego. Ten schłodzony PA6 może następnie zostać poddany zimnej krystalizacji po ponownym ogrzaniu powyżej temperatury zeszklenia wynoszącej około 50–55°C, przekształcając się z przeważnie amorficznego w półkrystaliczny. To zachowanie można łatwo zaobserwować w eksperymentach DSC, gdzie podczas skanu ogrzewania schłodzonego przez hartowanie PA6 pojawia się egzoterma zimnej krystalizacji.

Jak warunki przetwarzania kontrolują strukturę krystaliczną poliamidu 6

Ponieważ Poliamid 6 jest półkrystaliczny o wrażliwej i zmiennej mikrostrukturze, warunki, w jakich jest przetwarzany, w ogromnym stopniu determinują właściwości końcowej części. Jest to jeden z najbardziej praktycznych aspektów pracy z PA6 jako materiałem inżynierskim.

Szybkość chłodzenia

Szybkość chłodzenia jest dominującą zmienną kontrolującą zarówno stopień krystaliczności, jak i rozkład polimorfów w formowanym wtryskowo i wytłaczanym PA6. Przy szybkości chłodzenia poniżej około 8°C na sekundę, forma α jest dominującą fazą krystaliczną. Pomiędzy około 8°C/s a 100°C/s dominuje forma γ. Przy bardzo dużych szybkościach chłodzenia — takich jak te osiągane przy szybkim hartowaniu — krystalizacja jest w dużym stopniu tłumiona i otrzymuje się głównie amorficzny PA6. W praktyce formowania wtryskowego zewnętrzna powłoka uformowanej części (która najszybciej stygnie przy zimnej ściance formy) zazwyczaj zawiera więcej materiału w formie γ lub amorficznego, podczas gdy rdzeń (który stygnie wolniej) zawiera więcej kryształów w formie α. Tworzy to gradient morfologii rdzenia skóry w przekroju części.

Temperatura formy

Temperatura formy ma bezpośredni wpływ na krystaliczność. Wyższe temperatury formy (w przypadku PA6, zwykle 60–100°C) spowalniają chłodzenie powierzchni części w stosunku do jej rdzenia, sprzyjają większej ogólnej krystaliczności i sprzyjają rozwojowi kryształów w formie α. Niższe temperatury formy zmniejszają krystaliczność, ale mogą uprościć wyjmowanie z formy. Jedną z praktycznych konsekwencji jest to, że części PA6 o wyższej krystaliczności wykazują lepszą stabilność wymiarową podczas użytkowania – ponieważ wtórna krystalizacja występująca po formowaniu jest zmniejszona – ale mogą wymagać dłuższych czasów cykli, aby zapewnić odpowiednią krystalizację przed wyrzuceniem.

Wyżarzanie

Wyżarzanie części poliamidu 6 — utrzymywanie ich w podwyższonej temperaturze poniżej temperatury topnienia, zwykle 140–180°C — sprzyja przemianie kryształów w formie γ w bardziej stabilną formę α i zwiększa ogólny stopień krystaliczności poprzez krystalizację wtórną. Wyżarzanie ma również tendencję do pogrubiania istniejących krystalicznych lameli i zmniejszania naprężeń wewnętrznych. Inżynierowie często wyżarzają komponenty PA6 przeznaczone do pracy w wysokich temperaturach lub zastosowań, w których krytyczna jest stabilność wymiarowa w czasie.

Zawartość wilgoci podczas przetwarzania

Woda odgrywa podwójną rolę w przetwarzaniu PA6. Podczas przetwarzania stopu wilgoć działa jak plastyfikator, który zmniejsza lepkość stopu i – w dużych ilościach – może powodować hydrolityczną degradację długości łańcucha. W stanie stałym zaabsorbowana woda rozrywa międzyłańcuchowe wiązania wodorowe w fazie amorficznej, uplastyczniając te obszary, zmniejszając wytrzymałość na rozciąganie i sztywność oraz obniżając efektywną temperaturę zeszklenia. Faza krystaliczna jest zasadniczo nieprzepuszczalna dla wody – absorpcja wilgoci zachodzi całkowicie przez amorficzne obszary struktury PA6. Z tego powodu bardziej krystaliczne gatunki PA6 absorbują mniej wody i wykazują lepszą stabilność wymiarową w wilgotnych warunkach niż gatunki mniej krystaliczne.

Kluczowe właściwości termiczne związane z półkrystaliczną naturą PA6

Półkrystaliczna mikrostruktura Poliamidu 6 jest bezpośrednio odpowiedzialna za kilka jego najważniejszych właściwości termicznych, które wyraźnie odróżniają go zarówno od całkowicie amorficznych polimerów, jak i materiałów czysto krystalicznych.

• Temperatura topnienia: Ponieważ PA6 ma domeny krystaliczne, jego rzeczywista temperatura topnienia wynosi około 220°C dla formy α. Całkowicie amorficzne polimery nie topią się; miękną tylko stopniowo. Ostre przejście topnienia PA6 jest charakterystyczną cechą materiału półkrystalicznego i dlatego PA6 można przetwarzać w stanie stopionym w dobrze określonych temperaturach.
• Temperatura zeszklenia (Tg): Faza amorficzna PA6 ulega zeszkleniu w temperaturze około 50–55°C w stanie suchym. Poniżej tej temperatury łańcuchy amorficzne zamarzają w stanie szklistym; nad nim stają się gumowate. Tg znacznie spada w obecności zaabsorbowanej wilgoci – do około 0°C lub poniżej przy pełnym nasyceniu – ponieważ woda uplastycznia domeny amorficzne.
• Temperatura ugięcia pod wpływem ciepła (HDT): PA6 zachowuje znaczną sztywność aż do temperatury topnienia, ponieważ faza krystaliczna działa jak fizyczna sieć usieciowana powyżej Tg. Kontrastuje to z całkowicie amorficznymi polimerami, które szybko tracą sztywność powyżej swojej Tg. HDT niewzmocnionego PA6 w standardowych warunkach testowych zazwyczaj mieści się w zakresie 55–65°C; ze wzmocnieniem włóknem szklanym wzrasta do 200°C lub więcej.
• Świetne przejście: PA6 ulega również przemianie w stanie stałym zwanej przemianą Brilla w temperaturze około 160°C w nieskrępowanym materiale. Powyżej tej temperatury jednoskośny kryształ formy α przechodzi w fazę o wyższej symetrii z bardziej nieuporządkowanymi wiązaniami wodorowymi. To przejście ma wpływ na okno przetwarzania i zachowanie termiczne PA6 w podwyższonych temperaturach użytkowania.

Jak struktura półkrystaliczna określa właściwości mechaniczne PA6

Mechaniczne zachowanie poliamidu 6 jest bezpośrednią konsekwencją jego dwufazowej mikrostruktury półkrystalicznej. Zrozumienie tego połączenia pomaga wyjaśnić zarówno jego mocne strony, jak i ograniczenia w zastosowaniach inżynierskich.

Krystaliczne lamele służą jako fizyczne wiązania sieciujące lub domeny wzmacniające, które zapewniają sztywność i wytrzymałość. Amorficzne łańcuchy pomiędzy i wokół płytek, w szczególności międzykrystaliczne łańcuchy wiążące, które rozciągają się pomiędzy sąsiednimi płytkami, przenoszą naprężenia podczas odkształcania i przyczyniają się do wytrzymałości i plastyczności. Architektura ta jest odpowiedzialna za charakterystyczne zachowanie podwójnej plastyczności obserwowane podczas próby rozciągania PA6 w temperaturze pokojowej: początkowa plastyczność przy niskich odkształceniach (około 5–10%) związana z deformacją domen amorficznych, a następnie druga plastyczność przy wyższych odkształceniach związanych z rozerwaniem samych lameli krystalicznych.

Wyższa krystaliczność PA6 generalnie koreluje z wyższą sztywnością, wyższą wytrzymałością na rozciąganie i lepszą odpornością na pełzanie, ale kosztem zmniejszonej odporności na uderzenia i wydłużenia przy zerwaniu. PA6 o niższej krystaliczności — na przykład PA6 wytwarzany w wyniku szybkiego chłodzenia — jest zwykle twardszy i bardziej plastyczny. Ten kompromis jest klasyczną cechą polimerów półkrystalicznych i daje wytwórcom i przetwórcom PA6 znaczną swobodę w dostosowywaniu właściwości do konkretnych zastosowań poprzez dostosowanie krystaliczności poprzez warunki przetwarzania lub środki zarodkujące.

W porównaniu do swojego bliskiego krewnego PA66 (Nylon 6,6), PA6 jest nieco mniej krystaliczny w równoważnych warunkach przetwarzania. Daje to PA6 nieco niższą temperaturę topnienia (~220°C w porównaniu z ~260°C dla PA66), lepszą przetwarzalność w niższych temperaturach i nieco lepszą udarność, podczas gdy PA66 oferuje nieznacznie lepszą odporność na ciepło i sztywność w podwyższonych temperaturach. Obydwa są półkrystaliczne — różnica polega raczej na stopniu krystaliczności i doskonałości kryształów niż na zasadniczej krystalicznej/amorficznej naturze materiałów.

Poliamid 6 kontra poliamidy amorficzne: wyraźne rozróżnienie

Warto dokonać wyraźnego rozróżnienia pomiędzy Poliamidem 6 a klasą materiałów znanych jako poliamidy amorficzne, ponieważ oba należą do rodziny poliamidów, ale mają zasadniczo odmienną strukturę i właściwości.

Jak omówiono w tym artykule, PA6 jest półkrystalicznym poliamidem. Natomiast amorficzne poliamidy — takie jak kopolimery PA 6I/6T (kopolimery heksametylenodiaminy z kwasami izoftalowym i tereftalowym) — zaprojektowano tak, aby całkowicie zapobiegały krystalizacji poprzez wprowadzenie nieregularnej struktury molekularnej, zazwyczaj poprzez kopolimeryzację z monomerami o różnej geometrii. Na przykład jednostki izoftalowe w PA 6I/6T wprowadzają załamania w łańcuchu, które uniemożliwiają regularne upakowanie i tłumią wszelki porządek krystaliczny, dając w pełni amorficzny materiał.

Praktyczne konsekwencje tej różnicy są znaczące. Amorficzne poliamidy są przezroczyste (ponieważ nie istnieją domeny krystaliczne rozpraszające światło), mają niski skurcz formy i doskonałą stabilność wymiarową. Jednakże brakuje im sztywności w wysokiej temperaturze, jaką zapewnia krystaliczność PA6, a ich temperatura użytkowania jest ograniczona raczej temperaturą zeszklenia niż temperaturą topnienia. PA6 o swojej półkrystalicznej strukturze jest nieprzezroczysty lub półprzezroczysty, wykazuje większy skurcz formy i ma wyraźną temperaturę topnienia, ale zachowuje sztywność i wytrzymałość znacznie powyżej swojej Tg ze względu na fazę krystaliczną.

To rozróżnienie ma znaczenie przy wyborze materiałów. W zastosowaniach wymagających przejrzystości optycznej, wąskich tolerancji wymiarowych i szerokiej odporności chemicznej w środowiskach o umiarkowanej temperaturze preferowane mogą być poliamidy amorficzne. W przypadku zastosowań w inżynierii konstrukcyjnej wymagających dużej sztywności, odporności na zużycie i wydajności w pobliżu 200°C, bardziej odpowiednim wyborem jest półkrystaliczny PA6.

Metody stosowane do pomiaru krystaliczności w PA6

Ponieważ stopień krystaliczności Poliamidu 6 zmienia się w zależności od historii przetwarzania i bezpośrednio wpływa na właściwości, jego dokładny pomiar jest praktycznie ważny. W tym celu rutynowo stosuje się kilka technik analitycznych.

• Różnicowa kalorymetria skaningowa (DSC): Najpopularniejsza metoda. Ciepło topnienia mierzone podczas topienia próbki PA6 porównuje się z teoretycznym ciepłem topnienia 100% krystalicznego PA6 (około 241 J/g dla formy α). Stosunek daje wskaźnik krystaliczności. Komplikacje powstają, ponieważ PA6 może ulegać zimnej krystalizacji lub przemianom polimorficznym podczas skanu ogrzewania DSC, co wymaga dokładnej analizy.
• Szerokokątne rozpraszanie promieni rentgenowskich (WAXS): Dostarcza bezpośrednich informacji strukturalnych na temat występujących faz krystalicznych. Ostre piki dyfrakcyjne odpowiadają odbiciom krystalicznym; szerokie halo odpowiada wkładowi amorficznemu. Całkowanie względnych natężeń umożliwia obliczenie wskaźnika krystaliczności i identyfikację zawartości fazy α w funkcji γ.
• Pomiar gęstości: Ponieważ krystaliczny i amorficzny PA6 mają znacząco różne gęstości (1,24 g/cm3 w porównaniu z 1,08 g/cm3), pomiar gęstości próbki i zastosowanie zasady mieszania dwufazowego pozwala oszacować krystaliczność. Jest to proste, ale mniej dokładne niż DSC lub WAXS.
• Spektroskopia FTIR: Pasma absorpcji podczerwieni związane z określonymi fazami krystalicznymi umożliwiają analizę półilościową. W przypadku PA6 charakterystyczne pasma absorpcji przy 974 cm⁻¹, 1030 cm⁻¹ i 1073 cm⁻¹ służą do rozróżnienia i ilościowego określenia zawartości fazy krystalicznej α i γ.

Każda technika ma swoje mocne strony, ograniczenia i założenia. Do rutynowej kontroli jakości najczęściej stosuje się DSC ze względu na jego szybkość i dostępność. Aby uzyskać szczegółową charakterystykę strukturalną – zwłaszcza gdy istotne są względne proporcje faz α i γ – WAXS w połączeniu z DSC zapewnia najpełniejszy obraz.

Praktyczne implikacje dla projektowania, przetwarzania i doboru materiałów

Dla inżynierów i selekcjonerów materiałów zrozumienie, że poliamid 6 jest półkrystaliczny – zamiast po prostu nazywać go „krystalicznym” lub „amorficznym” – ma bezpośrednie i konkretne konsekwencje dla sposobu projektowania, przetwarzania i użytkowania komponentów.

Po pierwsze, części PA6 po opuszczeniu formy nadal powoli krystalizują. Krystalizacja po formowaniu powoduje zmiany wymiarowe – zazwyczaj skurcz – które mogą mieć wpływ na dopasowanie i działanie części. Precyzyjne komponenty PA6 często wymagają protokołów kontrolowanego wyżarzania lub kondycjonowania, aby zakończyć krystalizację w kontrolowanym środowisku przed ich montażem. Bez tego etapu może wystąpić dryft wymiarowy podczas użytkowania, szczególnie w ciągu pierwszych kilkuset godzin użytkowania w podwyższonych temperaturach.

Po drugie, kondycjonowanie wilgocią części PA6 jest standardową praktyką przed badaniem właściwości mechanicznych i przed użyciem w wielu zastosowaniach. Świeżo uformowany, suchy PA6 ma właściwości, które wymiernie różnią się od PA6 kondycjonowanego wilgocią, ponieważ wchłonięta woda uplastycznia fazę amorficzną. Opublikowane arkusze danych właściwości gatunków PA6 zazwyczaj podają wartości zarówno dla stanu suchego po formowaniu (DAM), jak i po kondycjonowaniu wilgocią (zwykle kondycjonowanie przy wilgotności względnej 50%) – a różnice mogą być znaczne. Udarność i wydłużenie przy zerwaniu zwiększają się wraz z absorpcją wilgoci, podczas gdy wytrzymałość na rozciąganie, sztywność i twardość maleją.

Po trzecie, wzmocnienie włóknem szklanym zmienia zachowanie krystalizacyjne PA6. Włókna szklane działają jak heterogeniczne miejsca zarodkowania, które przyspieszają krystalizację i przesuwają temperaturę krystalizacji na wyższe wartości. Powstała matryca PA6 w kompozytach wypełnionych szkłem jest zwykle bardziej krystaliczna i ma lepszą strukturę niż czysty PA6 w równoważnych warunkach chłodzenia, co przyczynia się do poprawy sztywności i stabilności wymiarowej gatunków poliamidu 6 wzmocnionego włóknem szklanym.

Po czwarte, wybór pomiędzy PA6 a PA66 dla danego zastosowania często sprowadza się do subtelnych różnic w ich strukturze półkrystalicznej. PA66, dzięki swojej bardziej symetrycznej strukturze łańcucha i większej skłonności do krystalizacji, osiąga nieco wyższą krystaliczność i ma temperaturę topnienia o około 40°C wyższą niż PA6. To sprawia, że ​​PA66 lepiej nadaje się do zastosowań w temperaturach dochodzących do 200°C i wyższych. Niższa temperatura przetwarzania PA6, lepsze wykończenie powierzchni i większa łatwość przetwarzania (częściowo ze względu na niższą szybkość krystalizacji i skurcz) sprawiają, że jest on preferowany w wielu zastosowaniach związanych z precyzyjnym formowaniem wtryskowym i do produkcji włókien.
