Jaka jest różnica między PA 6 i PA 12?

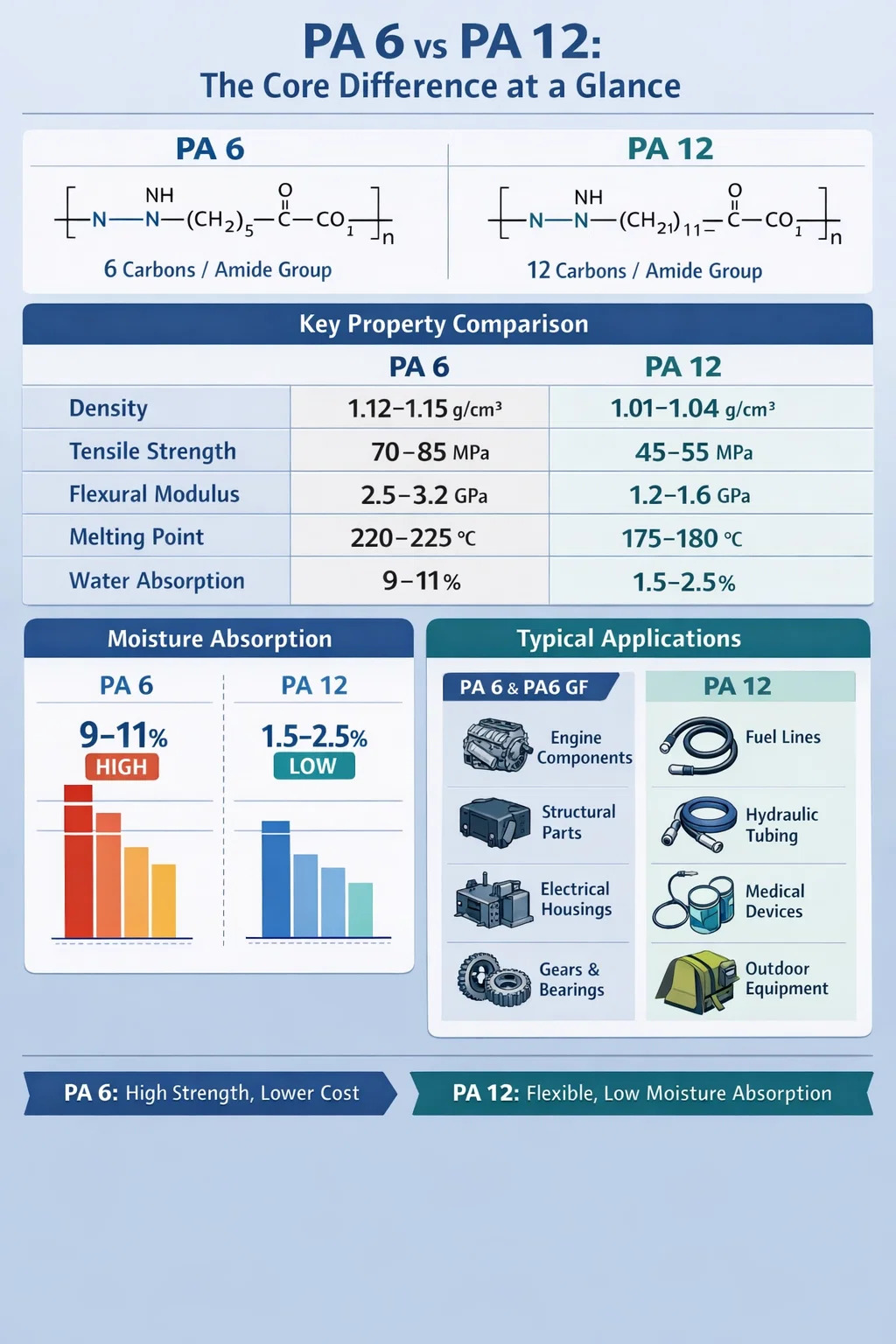

PA 6 vs PA 12: Podstawowa różnica w skrócie

PA 6 (poliamid 6, znany również jako nylon 6) i PA 12 (poliamid 12, znany również jako nylon 12) to inżynieryjne tworzywa termoplastyczne z rodziny poliamidów, ale różnią się znacznie strukturą molekularną, absorpcją wilgoci, odpornością chemiczną, właściwościami mechanicznymi i zachowaniem podczas przetwarzania. Liczba w ich nazwach odnosi się do liczby atomów węgla w łańcuchu monomeru – PA 6 powstaje z kaprolaktamu (6 węgli), natomiast PA 12 pochodzi z laurolaktamu (12 węgli). Ta pozornie prosta różnica strukturalna powoduje radykalnie odmienne zachowanie materiałów w rzeczywistych zastosowaniach.

W skrócie: PA 6 oferuje wyższą sztywność, lepszą wytrzymałość mechaniczną i niższy koszt, dzięki czemu idealnie nadaje się do elementów konstrukcyjnych i nośnych. PA 12 wyróżnia się stabilnością wymiarową, niską absorpcją wilgoci i elastycznością, co czyni go preferowanym wyborem do rur, przewodów paliwowych i zastosowań zewnętrznych, gdzie odporność na wilgoć ma kluczowe znaczenie. Po dodaniu wzmocnienia włóknem szklanym — formowanie Materiały PA6 GF — różnica w sztywności w stosunku do PA 12 zwiększa się jeszcze bardziej na korzyść PA 6.

Struktura molekularna i gęstość grup amidowych

Podstawowa różnica między PA 6 i PA 12 polega na tym, jak często grupy amidowe (-CO-NH-) pojawiają się wzdłuż szkieletu polimeru. W PA 6 wiązanie amidowe występuje co 6 atomów węgla. W PA 12 odstępy rozciągają się do 12 atomów węgla pomiędzy każdym wiązaniem amidowym.

Grupy amidowe są hydrofilowe – przyciągają i wiążą cząsteczki wody poprzez wiązania wodorowe. Oznacza to, że PA 6, z wyższą gęstością grup amidowych, pochłania znacznie więcej wilgoci niż PA 12. PA 6 może wchłonąć do 9–11% wilgoci przy nasyceniu wodą, natomiast PA 12 tylko około 1,5–2,5%. Nie jest to niewielka różnica — bezpośrednio wpływa na stabilność wymiarową, parametry mechaniczne i właściwości elektryczne przez cały okres użytkowania produktu.

Dłuższy łańcuch alifatyczny w PA 12 również przyczynia się do większej mobilności łańcucha i niższej temperatury zeszklenia. PA 12 pozostaje elastyczny nawet w temperaturach tak niskich jak -40°C, dlatego jest szeroko stosowany w samochodowych przewodach paliwowych i hamulcowych w zastosowaniach w zimnym klimacie.

Porównanie kluczowych właściwości: PA 6 vs PA 12

Poniższa tabela przedstawia porównanie techniczne najważniejszych właściwości materiałów dla inżynierów-projektantów dokonujących wyboru pomiędzy tymi dwoma poliamidami.

Absorpcja wilgoci i stabilność wymiarowa

Absorpcja wilgoci jest jednym z najważniejszych czynników odróżniających PA 6 od PA 12 w praktyce inżynierskiej. Części PA 6 mogą zmieniać swoje wymiary aż o 1,5–2,0% długości ponieważ z biegiem czasu po uformowaniu pochłaniają wilgoć z powietrza. To sprawia, że ​​precyzyjne komponenty wykonane z niewzmocnionego PA 6 są trudne w użyciu w zespołach o wąskich tolerancjach, chyba że w projekcie uwzględniono kondycjonowanie lub zastosowano wzmocnienie włóknem szklanym w celu powstrzymania zmian wymiarowych.

Natomiast PA 12 wykazuje zmiany wymiarowe mniejsze niż 0,5% w tych samych warunkach. Dzięki temu jest on znacznie bardziej przewidywalny w działaniu i jest jednym z głównych powodów, dla których projektanci wybierają PA 12 do złączy hydraulicznych, złączek precyzyjnych i rurek o małej średnicy, gdzie dopasowanie i funkcjonalność muszą pozostać niezmienne w środowiskach o zmiennej wilgotności.

Wilgoć wpływa również na właściwości mechaniczne. Część PA 6 testowana na sucho w formie może wykazywać wytrzymałość na rozciąganie 80 MPa, ale po kondycjonowaniu do równowagowej zawartości wilgoci przy wilgotności względnej 50% może ona spaść do około 55–60 MPa. Jest to znany kompromis, który należy wziąć pod uwagę przy określaniu PA 6 do zastosowań konstrukcyjnych. PA 12 wykazuje znacznie mniejsze zróżnicowanie — jego kondycjonowane właściwości mechaniczne pozostają zbliżone do wartości na sucho, co upraszcza projektantom specyfikację materiału.

PA 6 wzmocniony włóknem szklanym: co wnoszą materiały PA6 GF

Kiedy do PA 6 dodaje się włókno szklane, powstały materiał PA6 GF (powszechnie dostępny jako PA6 GF15, PA6 GF30, PA6 GF50 itp., gdzie liczba wskazuje zawartość włókna szklanego w procentach wagowych) ulega radykalnej przemianie w sztywności i wytrzymałości. Jest to jedna z najczęściej stosowanych strategii wzmacniania tworzyw konstrukcyjnych.

Jak włókno szklane zmienia wydajność PA 6

Najczęściej wybieranym gatunkiem jest PA6 GF30 (PA 6 wzmocniony 30% włóknem szklanym). Dostarcza:

• Wytrzymałość na rozciąganie 170–190 MPa , ponad dwukrotnie więcej niż w przypadku niewzmocnionego PA 6
• Moduł zginania 8–10 GPa w porównaniu z 2,5–3,2 GPa dla czystego PA 6
• Zmniejszona absorpcja wilgoci – samo włókno szklane nie wchłania wody, dlatego efektywne wchłanianie wilgoci w kompozycie jest znacznie mniejsze niż w czystym PA 6
• Poprawiona stabilność wymiarowa — zmniejszone są wypaczenia i skurcz po formowaniu, chociaż skurcz anizotropowy staje się nowym czynnikiem ze względu na orientację włókien
• Temperatura ugięcia pod wpływem ciepła wzrasta do ok 200–210°C (w porównaniu do ~185°C dla czystego PA 6 przy obciążeniu 1,8 MPa)

Materiały PA6 GF są szeroko stosowane w samochodowych kolektorach dolotowych, pokrywach silników, wspornikach konstrukcyjnych, obudowach elektrycznych i elementach pomp przemysłowych. Połączenie wysokiej sztywności, dobrej odporności na ciepło i stosunkowo niskich kosztów surowca sprawia, że ​​PA6 GF30 jest jednym z najbardziej opłacalnych mieszanek inżynieryjnych na rynku.

PA6 GF vs PA 12: bezpośrednie porównanie

Porównując materiały PA6 GF z niewzmocnionym PA 12, wybór staje się bardziej zróżnicowany. PA6 GF30 będzie znacznie przewyższał PA 12 pod względem sztywności i odporności na ciepło, ale PA 12 nadal będzie wygrywał pod względem elastyczności, odporności chemicznej na paliwa i płyny hydrauliczne oraz wytrzymałości w niskich temperaturach. Jeśli aplikacja wymaga sztywnej części konstrukcyjnej, która działa w podwyższonych temperaturach, PA6 GF jest wyraźnym zwycięzcą. Jeśli częścią jest elastyczny przewód paliwowy lub złącze narażone na działanie płynu hamulcowego i zimowych temperatur do -30°C, PA 12 pozostaje właściwym wyborem.

Odporność chemiczna: Tam, gdzie PA 12 jest lepszy

PA 12 ma lepszą odporność na szeroką gamę chemikaliów w porównaniu do PA 6. Niższa gęstość grup amidowych czyni go bardziej odpornym na hydrolizę i atak kwasów, zasad i rozpuszczalników organicznych. W zastosowaniach motoryzacyjnych przekłada się to na lepszą odporność na:

• Paliwa, w tym mieszanki etanolu (E10, E85) i olej napędowy
• Płyny hydrauliczne i hamulcowe (DOT 4 i DOT 5.1)
• Sole drogowe chlorek cynku i chlorek wapnia
• Smary i oleje samochodowe

PA 6 sprawdza się odpowiednio w wielu z tych środowisk, ale może wykazywać pękanie naprężeniowe pod wpływem chlorku cynku pod obciążeniem mechanicznym — zjawisko znane jako pękanie naprężeniowe w środowisku (ESC). Historycznie rzecz biorąc, był to problem związany z zaciskami i wspornikami PA 6 stosowanymi w miejscach pod maską, gdzie występowały rozbryzgi drogowe zawierające sól drogową. PA 12 jest znacznie mniej podatny na tego typu awarie.

W zastosowaniach farmaceutycznych i mających kontakt z żywnością PA 12 oferuje również na niektórych rynkach korzyści regulacyjne ze względu na niższą zawartość ekstrahowalną i bardziej stabilny skład chemiczny powierzchni w czasie.

Różnice w przetwarzaniu między PA 6 i PA 12

Obydwa materiały to tworzywa termoplastyczne przetwarzane głównie metodą wtrysku i wytłaczania, ale ich różne temperatury topnienia i wrażliwość na wilgoć prowadzą do różnych wymagań przetwarzania.

Wymagania dotyczące suszenia

Ze względu na wysoką absorpcję wilgoci, PA 6 jest szczególnie wrażliwy na degradację hydrolityczną podczas przetwarzania, jeśli nie jest odpowiednio wysuszony. Zalecane warunki suszenia dla PA 6 są typowe 80°C przez 4–8 godzin w osuszaczu, aby osiągnąć zawartość wilgoci poniżej 0,2%. Nieprawidłowe wysuszenie PA 6 powoduje powstawanie śladów, zmniejszenie masy cząsteczkowej i pogorszenie właściwości mechanicznych wypraski. Materiały PA6 GF mają te same wymagania dotyczące suszenia.

PA 12, ze swoją znacznie niższą higroskopijnością, wymaga zazwyczaj mniej agresywnego suszenia 80°C przez 2–4 godziny jest wystarczające. Może to zapewnić przewagę w zakresie wydajności przetwarzania w produkcji wielkoseryjnej.

Temperatura topnienia i temperatura formy

PA 6 przetwarza się w temperaturze topnienia 240–280°C, natomiast PA 12 przetwarza w niższej temperaturze 200–240°C. Ta niższa temperatura przetwarzania PA 12 może w niektórych przypadkach zmniejszyć zużycie energii i czas cyklu. Jednak niższa temperatura topnienia PA 12 oznacza również niższą temperaturę ciągłej pracy – ma to znaczenie przy określaniu specyfikacji części do gorących środowisk, takich jak podzespoły samochodowe pod maską.

Skurcz i wypaczenie

Niewzmocniony PA 6 kurczy się izotropowo w tempie około 1,0–1,5% podczas formowania. Materiały PA6 GF wykazują skurcz anizotropowy — mniejszy w kierunku przepływu (około 0,2–0,5%) i większy w kierunku poprzecznym (około 0,6–1,2%) — co należy uwzględnić przy projektowaniu formy, aby zapobiec wypaczeniu. PA 12 wykazuje umiarkowany skurcz wynoszący około 0,8–1,5% i zachowuje się bardziej przewidywalnie w częściach cienkościennych ze względu na swoją naturalną elastyczność.

Wydajność cieplna i długotrwałe starzenie cieplne

PA 6 ma wyższą temperaturę topnienia (220–225°C) i ogólnie lepsze właściwości termiczne niż PA 12 (175–180°C). Wzmocnione włóknem szklanym materiały PA6 GF mogą pracować nieprzerwanie w temperaturach do 130–150°C (z pakietami stabilizatorów cieplnych), dzięki czemu nadają się do zastosowań pod maską samochodów.

PA 12, ze swoją niższą temperaturą topnienia, ma ciągłą temperaturę pracy, zwykle wynoszącą około 100–110°C. W zastosowaniach wymagających długotrwałego narażenia na ciepło silnika lub podwyższoną temperaturę otoczenia może to być dyskwalifikujące ograniczenie, które popycha projektantów w kierunku materiałów PA6 GF lub nawet poliamidów o wyższych temperaturach, takich jak PA 46 lub PPA.

Dostępne są gatunki obu materiałów stabilizowane termicznie. Gatunki PA6 GF30 HS (stabilizowane termicznie) są powszechnie stosowane do elementów silników, w których przewidywana jest ciągła ekspozycja na temperaturę 150°C, z tolerowanymi krótkotrwałymi wartościami szczytowymi do 170°C. Gatunki PA 12 stabilizowane termicznie wydłużą czas pracy do około 120°C – co stanowi poprawę, ale wciąż niższą niż PA6 GF w równoważnych zastosowaniach.

Typowe zastosowania: Tam, gdzie używany jest każdy materiał

Różne profile właściwości materiałów PA 6, PA6 GF i PA 12 prowadzą w naturalny sposób do różnych dziedzin zastosowań. Poniższy podział odzwierciedla rzeczywiste wzorce użytkowania w głównych branżach.

PA 6 i PA6 GF — główne obszary zastosowań

• Motoryzacja: Kolektory dolotowe (PA6 GF30/GF50), pokrywy silnika (PA6 GF30 HS), obudowy filtrów powietrza, elementy pasów bezpieczeństwa, systemy pedałów, kołpaki kół
• Elektryka i elektronika: Obudowy wyłączników, bloki złączy, elementy rozdzielnic, opaski kablowe, obudowy silników
• Maszyny przemysłowe: Przekładnie, łożyska, tuleje, elementy przenośników taśmowych, obudowy pomp
• Dobra konsumpcyjne: Obudowy do elektronarzędzi, części rowerowe, ramy bagażowe, artykuły sportowe
• Tekstylne: Przędza, wyroby pończosznicze, tkaniny odzieżowe (niewzmocnione włókno PA 6)

PA 12 – Podstawowe obszary zastosowań

• Rury samochodowe: Przewody paliwowe, przewody hamulcowe, przewody hydrauliczne, przewody odprowadzające opary, przewody hamulców pneumatycznych do samochodów ciężarowych
• Transport płynów przemysłowych: Rury pneumatyczne, linie przesyłu środków chemicznych, dystrybucja sprężonego powietrza
• Urządzenia medyczne: Elementy cewników, uchwyty narzędzi chirurgicznych, obudowy urządzeń do podawania leków
• Druk 3D (SLS): Proszek PA 12 jest dominującym materiałem do selektywnego spiekania laserowego ze względu na jego stałe zachowanie w stanie stopionym i elastyczność po obróbce
• Na morzu i pod wodą: Rury elastyczne, osłony kabli, elementy pępowinowe dla infrastruktury naftowej i gazowej
• Obuwie: Elementy butów narciarskich, części obuwia sportowego wymagające elastyczności w ujemnych temperaturach

Względy kosztów: PA 6 vs PA 12 Rzeczywistość gospodarcza

Koszt jest często decydującym czynnikiem przy wyborze materiału, a PA 6 ma tutaj znaczną przewagę. PA 12 kosztuje zazwyczaj 2–3 razy więcej za kilogram niż PA 6 , a premia ta wzrasta jeszcze bardziej po porównaniu PA6 GF30 z PA 12. Różnica w cenie odzwierciedla ekonomię surowców — laurolaktam (monomer PA 12) jest bardziej złożoną i rzadziej produkowaną substancją chemiczną niż kaprolaktam (monomer PA 6), który jest wytwarzany na bardzo dużą skalę na całym świecie.

W przypadku produktów konsumenckich o dużej objętości lub konstrukcyjnych komponentów samochodowych, w których projekt może uwzględniać materiały PA 6 lub PA6 GF, oszczędności są znaczne. Duży producent OEM z branży motoryzacyjnej produkujący 500 000 kolektorów dolotowych rocznie, stosując PA6 GF30 zamiast odpowiednika PA 12 (jeśli istniał i miał odpowiednią sztywność), odnotowałby oszczędności w zakresie surowców sięgające milionów dolarów rocznie.

Koszt PA 12 jest uzasadniony tylko wtedy, gdy jego specyficzne właściwości – odporność na wilgoć, odporność chemiczna, elastyczność, działanie w niskich temperaturach – są rzeczywiście wymagane w danym zastosowaniu. Zawyżenie specyfikacji PA 12, gdy wystarczą materiały PA 6 lub PA6 GF, jest powszechnym, ale niepotrzebnym kosztem w mniej doświadczonych programach projektowych.

PA 6, PA6 GF i PA 12 w wytwarzaniu przyrostowym

W kontekście wytwarzania przyrostowego, szczególnie selektywnego spiekania laserowego (SLS), PA 12 dominuje na rynku stapiania w złożu proszkowym. Jego niższa temperatura topnienia, wąski zakres topnienia i korzystne zachowanie podczas ponownego zestalania ułatwiają przetwarzanie w systemach SLS bez nadmiernej degradacji niezużytego proszku pomiędzy warstwami. Najpowszechniej stosowany na świecie komercyjny proszek SLS — EOS PA 2200 — to proszek PA 12.

Materiały PA 6 i PA6 GF zostały z powodzeniem przystosowane do zastosowań w technologii SLS, a kilku dostawców oferuje obecnie mieszanki proszków na bazie PA6 wzmocnione kulkami szklanymi lub włóknem węglowym w celu uzyskania większej sztywności. Jednakże wyższa temperatura topnienia i węższe okno procesu PA 6 sprawiają, że jest on bardziej wymagający w systemach SLS i nie osiągnął w tym procesie takiego samego przyjęcia na rynku jak PA 12.

W przypadku FDM (modelowanie osadzania topionego) dostępne są włókna PA 6, ale wymagają wytłaczarek wysokotemperaturowych (dyszy powyżej 240°C) i obudów ze względu na skłonność materiału do pochłaniania wilgoci i wypaczania. PA 12 sprawdza się lepiej w otwartych środowiskach FDM ze względu na niższą absorpcję wilgoci i lepszą przyczepność warstw w niższych temperaturach przetwarzania.

Zrównoważony rozwój i możliwość recyklingu

Zarówno PA 6, jak i PA 12 są tworzywami termoplastycznymi i teoretycznie nadają się do recyklingu poprzez przetopienie, chociaż ich właściwości mechaniczne pogarszają się z każdym cyklem przetwarzania z powodu rozerwania łańcucha i zmniejszenia masy cząsteczkowej. W praktyce materiały pochodzące z recyklingu poprzemysłowego (PIR) są częściej stosowane w zastosowaniach niekrytycznych, takich jak opaski kablowe, rury i obudowy formowane wtryskowo.

PA 6 ma znaczącą przewagę w recyklingu chemicznym. Kaprolaktam (monomer PA 6) można odzyskać z odpadów PA 6 poprzez depolimeryzację i ponownie wykorzystać do produkcji polimerów o pierwotnej jakości. Firmy takie jak DSM (obecnie Envalior) i Lanxess opracowały w tym celu procesy komercyjne. Recykling chemiczny PA 12 jest mniej rozwinięty i mniej dojrzały pod względem komercyjnym.

Pod względem śladu węglowego PA 12 powoduje większe obciążenie środowiska na kilogram ze względu na bardziej złożoną drogę syntezy jego monomeru. Jednakże, ponieważ części PA 12 mogą wytrzymać dłużej w agresywnym środowisku bez degradacji powodowanej przez wilgoć i chemikalia w PA 6, analiza cyklu życia czasami faworyzuje PA 12 w zastosowaniach, w których eliminuje to przedwczesne awarie i wymiany.

Istnieją biologiczne wersje obu materiałów. Biopochodny PA 6 (wykorzystujący kaprolaktam pochodzenia biologicznego z surowców odnawialnych, takich jak olej rycynowy) i biopochodny PA 12 (laurolaktam pochodzący z oleju rycynowego jest dostępny na rynku od dziesięcioleci, produkowany przez firmę Evonik pod marką Vestamid) są dostępne dla projektantów pragnących zmniejszyć zależność od paliw kopalnych.

Jak wybrać pomiędzy PA 6, PA6 GF i PA 12

Decyzja pomiędzy tymi materiałami powinna być podejmowana na podstawie systematycznej oceny wymagań aplikacyjnych. Poniższy przewodnik zawiera ramy początkowe:

Jeżeli po wstępnej kontroli decyzja nadal nie jest jasna, warto poprosić dostawców o próbki do badań materiałów i przeprowadzić testy specyficzne dla danego zastosowania, w tym kondycjonowanie do oczekiwanej zawartości wilgoci użytkowej przed pomiarem właściwości mechanicznych. Testowanie formowanego na sucho PA 6 z kondycjonowanym PA 12 wypacza porównanie w nierealistycznym kierunku — zawsze porównuj materiały w równoważnych stanach kondycjonowania, reprezentatywnych dla rzeczywistych warunków użytkowania.
