Co oznacza PA6? Wyjaśnienie poliamidu 6

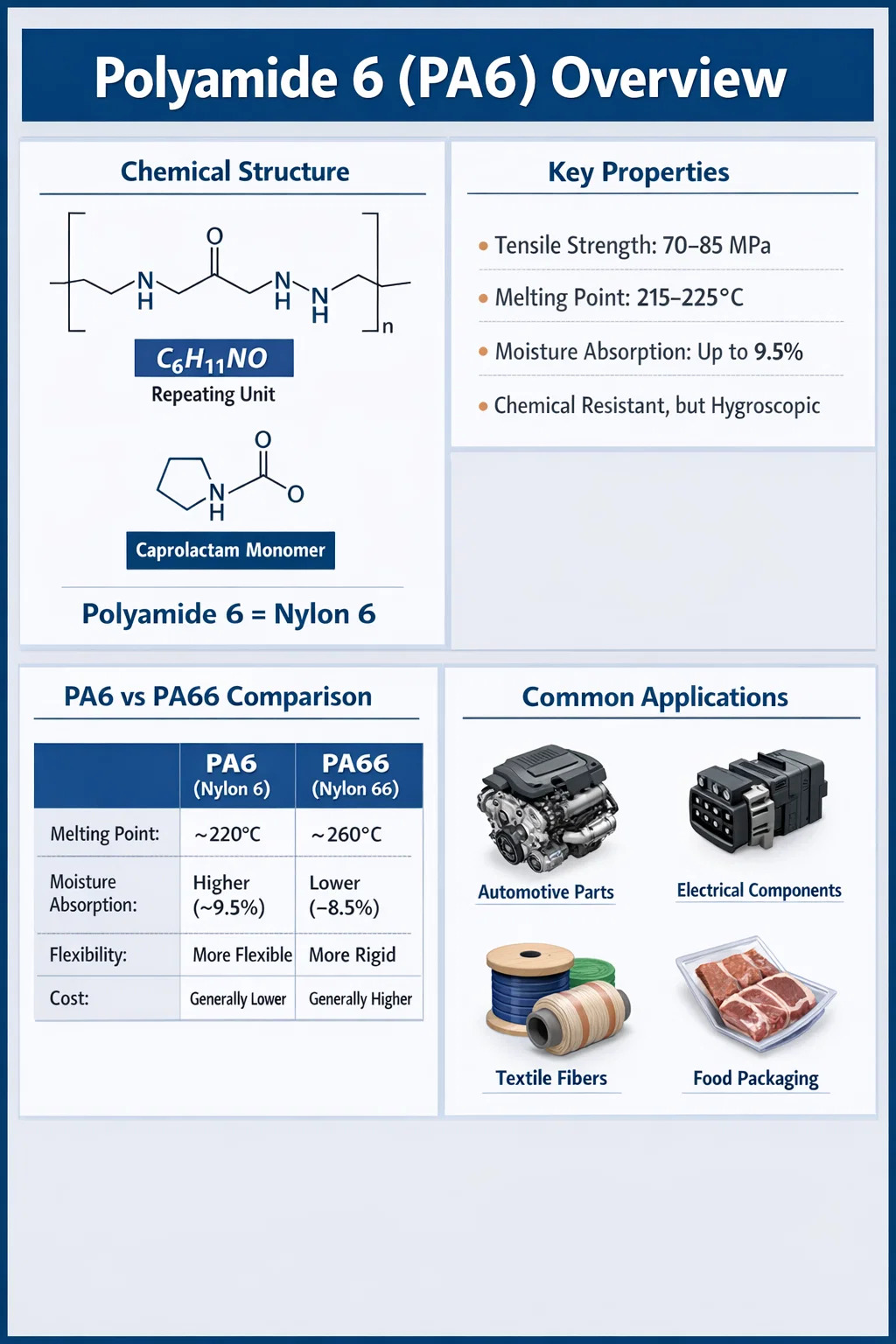

Co oznacza PA6?

PA6 oznacza Poliamid 6 , półkrystaliczny polimer termoplastyczny wytwarzany przez polimeryzację kaprolaktamu z otwarciem pierścienia. Należy do szerszej rodziny nylonów i jest jednym z najczęściej stosowanych tworzyw konstrukcyjnych na świecie. „6” odnosi się do sześciu atomów węgla w powtarzającej się jednostce monomeru pochodzącej z kaprolaktamu (C₆H₁₁NO). PA6 jest również powszechnie określany jako Nylon 6 i oba terminy opisują ten sam materiał bazowy.

W kontekście przemysłowym i technicznym PA6 i Poliamid 6 są używane zamiennie. Znajdziesz go oznaczony jako PA6 w arkuszach danych technicznych, jako Nylon 6 na listach produktów komercyjnych, a czasami jako polikaprolaktam w literaturze naukowej. Niezależnie od etykiety, wszystkie te nazwy odnoszą się do tej samej struktury szkieletu polimeru, zdefiniowanej przez powtarzające się wiązania amidowe (-CO-NH-) wzdłuż łańcucha polimeru.

Na całym świecie poliamid 6 jest jednym z najchętniej wybieranych inżynieryjnych tworzyw termoplastycznych. Roczna wielkość produkcji przekracza 4 miliony ton metrycznych a materiał ten jest integralną częścią różnych gałęzi przemysłu, od motoryzacji i elektroniki po tekstylia i opakowania do żywności. Zrozumienie, co oznacza PA6, to tylko punkt wyjścia – jego skład chemiczny, właściwości użytkowe i zachowanie podczas przetwarzania określają, dlaczego stał się on tak dominujący na rynku.

Chemia kryjąca się za poliamidem 6

Poliamid 6 syntetyzuje się poprzez hydrolityczną polimeryzację z otwarciem pierścienia ε-kaprolaktamu, cyklicznego amidu. Proces ten różni się zasadniczo od poliamidu 66 (PA66), który powstaje w wyniku polimeryzacji kondensacyjnej dwóch oddzielnych monomerów – heksametylenodiaminy i kwasu adypinowego. Pochodzenie pojedynczego monomeru PA6 nadaje mu bardziej jednolitą i nieco bardziej elastyczną strukturę łańcucha w porównaniu do PA66.

Grupa amidowa (-CONH-) powtarzająca się wzdłuż szkieletu PA6 jest odpowiedzialna za wiele jego kluczowych cech, w tym:

• Silne międzycząsteczkowe wiązania wodorowe, które przyczyniają się do sztywności mechanicznej i wysokiej temperatury topnienia
• Powinowactwo do cząsteczek wody, prowadzące do absorpcji wilgoci (higroskopijność), która wpływa na stabilność wymiarową
• Odporność chemiczna na oleje, smary, paliwa i większość rozpuszczalników organicznych
• Wrażliwość na mocne kwasy i zasady, które mogą hydrolizować wiązanie amidowe

Stopień krystaliczności poliamidu 6 zazwyczaj waha się od 35% do 45% , w zależności od warunków przetwarzania. Wyższa krystaliczność koreluje z większą sztywnością, wytrzymałością i odpornością chemiczną, podczas gdy niższa krystaliczność zwiększa udarność i elastyczność. Równowagę tę można dostosować za pomocą środków zarodkujących, szybkości chłodzenia i protokołów wyżarzania podczas produkcji.

Masa cząsteczkowa dostępnych w handlu gatunków PA6 znacznie się różni. Standardowe gatunki do formowania wtryskowego zazwyczaj mają liczbowo średnią masę cząsteczkową (Mn) w zakresie 15 000 do 40 000 g/mol , podczas gdy warianty klasy włóknistej i filmowej mogą osiągać wyższe masy cząsteczkowe, aby spełnić określone wymagania dotyczące rozciągania i wydłużenia.

Kluczowe właściwości fizyczne i mechaniczne PA6

Profil wydajności Poliamidu 6 sprawia, że jest to jeden z najbardziej wszechstronnych dostępnych termoplastycznych tworzyw konstrukcyjnych. Poniższa tabela podsumowuje typowe właściwości niewypełnionego, standardowego gatunku PA6 w stanie suchym po formowaniu (DAM):

Jedną z właściwości, na którą należy zwrócić szczególną uwagę, jest wchłanianie wilgoci. PA6 pochłania wilgoć z otoczenia, a przy nasyceniu (równowagowa zawartość wilgoci, EMC) właściwości znacznie się zmieniają. Wytrzymałość na rozciąganie może spaść 20–30% , natomiast odporność na uderzenia i wydłużenie przy zerwaniu poprawiają się. Oznacza to, że części PA6 testowane w stanie kondycjonowanym (na mokro) zachowują się zupełnie inaczej niż te same części testowane bezpośrednio po uformowaniu (na sucho). Inżynierowie muszą to uwzględnić podczas projektowania zastosowań konstrukcyjnych.

Zachowanie termiczne

Poliamid 6 ma temperaturę topnienia około 220°C, co plasuje go wygodnie w zakresie średniotemperaturowych tworzyw konstrukcyjnych. Jego temperatura ugięcia pod obciążeniem (HDT) pod obciążeniem 1,8 MPa wynosi około 55–65°C dla gatunków bez wypełniaczy, ale wzrasta ona dramatycznie w przypadku wzmocnienia włóknem szklanym — PA6 wypełniony w 30% szkłem może osiągnąć HDT wynoszącą 200°C lub więcej . To sprawia, że ​​wzmocniony PA6 nadaje się do zastosowań samochodowych pod maską, gdzie narażenie na ciepło jest codziennością.

PA6 vs PA66: czym się różnią i kiedy wybrać każdy z nich

Poliamid 6 i poliamid 66 to dwa najważniejsze z komercyjnego punktu widzenia gatunki nylonu i często są porównywane. Chociaż mają podobną rodzinę chemiczną, różnice między nimi mają znaczenie w rzeczywistych zastosowaniach.

W przypadku większości zastosowań ogólnych — towary konsumpcyjne, obudowy niekonstrukcyjne, włókna tekstylne — preferowanym wyborem jest PA6 ze względu na niższy koszt, lepszą płynność podczas formowania wtryskowego i doskonałą estetykę powierzchni. W przypadku wymagających zastosowań motoryzacyjnych lub przemysłowych wymagających długotrwałej ekspozycji na temperatury powyżej 150°C, PA66 ma przewagę. Jednakże, dzięki pakietom stabilizatorów i wzmocnieniu szklanemu, PA6 można zaprojektować tak, aby wypełnić większość tej luki w wydajności.

Typowe gatunki i receptury poliamidu 6

Surowy, niewypełniony PA6 to tylko linia bazowa. Rynek komercyjny obejmuje dziesiątki zmodyfikowanych gatunków opracowanych z myślą o określonych celach wydajnościowych. Główne kategorie to:

PA6 wzmocniony włóknem szklanym

Dodanie włókien szklanych przy obciążeniu 15%, 30% lub 50% wagowych przekształca PA6 w materiał konstrukcyjny. Gatunek PA6 wypełniony w 30% szkłem zazwyczaj zapewnia wytrzymałość na rozciąganie 160–180 MPa i moduł zginania wynoszący 8 000–10 000 MPa — w przybliżeniu trzy do czterech razy więcej niż sztywność niewypełnionej żywicy bazowej. Ten wzmocniony wariant jest standardowym wyborem w przypadku wsporników konstrukcyjnych, pokryw silnika, obudów elektrycznych i zacisków nośnych w zespołach samochodowych.

Ognioodporny PA6

Do zastosowań elektrycznych i elektronicznych, gatunki poliamidu 6 o zmniejszonej palności (FR) zawierają dodatki bezhalogenowe lub halogenowane, aby osiągnąć parametry znamionowe UL 94 V-0 przy określonych grubościach ścianek, często tak cienkich jak 0,4 mm. Gatunki te mają kluczowe znaczenie dla obudów wyłączników, podstaw przekaźników, korpusów złączy i innych komponentów, w których ryzyko zapłonu musi być zminimalizowane zgodnie z normami IEC 60695 i UL.

PA6 modyfikowany udarowo

Hartowanie gumy za pomocą modyfikatorów elastomerowych, takich jak EPDM lub poliolefiny szczepione bezwodnikiem maleinowym, znacznie poprawia odporność na uderzenia w niskich temperaturach. Super wytrzymałe gatunki PA6 mogą osiągnąć udarność z karbem Charpy’ego wynoszącą 50–80 kJ/m² w porównaniu do 5–8 kJ/m² gatunków standardowych. Preparaty te stosuje się w artykułach sportowych, obudowach narzędzi i elementach zderzaków samochodowych.

Stabilizowany termicznie PA6

Standardowy PA6 ulega termicznej degradacji utleniającej w temperaturze powyżej 100°C w scenariuszach długotrwałego narażenia. Gatunki stabilizowane termicznie zawierają systemy stabilizatorów na bazie miedzi lub amin z zawadą przestrzenną, aby wydłużyć ciągłą żywotność w temperaturach 120–130°C. Dotyczy to kolektorów dolotowych powietrza, elementów układu chłodzenia i innych części znajdujących się w pobliżu podukładów samochodowych wytwarzających ciepło.

Gatunki z wypełnieniem mineralnym i włóknem węglowym

Wypełniacze mineralne, takie jak talk lub wolastonit, dodaje się w celu poprawy stabilności wymiarowej, sztywności i twardości powierzchni przy niższym koszcie w porównaniu z włóknami szklanymi. Wzmocniony włóknem węglowym PA6 zapewnia wyjątkową sztywność właściwą i jest coraz częściej stosowany w lekkich zastosowaniach konstrukcyjnych w przemyśle lotniczym i kosmicznym oraz w wyczynowym sprzęcie sportowym, chociaż koszty materiałów są znacznie wyższe.

Jak przetwarzany jest PA6: metody produkcji

Poliamid 6 jest kompatybilny z szeroką gamą metod przetwarzania polimerów, co znacząco przyczynia się do jego wszechstronności komercyjnej. Wybór metody przetwarzania zależy od zamierzonej geometrii produktu i wymagań końcowego zastosowania.

Formowanie wtryskowe

Formowanie wtryskowe jest dominującą metodą przetwarzania PA6 w zastosowaniach inżynieryjnych. Typowe temperatury topnienia wahają się od 240°C do 280°C , przy temperaturach formy 60–100°C, stosowanych do kontroli krystaliczności i wykończenia powierzchni. Wstępne suszenie jest niezbędne: Pelety PA6 należy wysuszyć do zawartości wilgoci poniżej 0,2% przed obróbką, aby zapobiec degradacji hydrolitycznej podczas formowania, która powoduje utratę masy cząsteczkowej, wady powierzchni (rozpryski, smugi) i obniżone właściwości mechaniczne. Suszenie w temperaturze 80°C przez 4–6 godzin w osuszaczu jest standardową praktyką.

Wytłaczanie

PA6 jest szeroko wytłaczany w profile, rury, pręty, folie i arkusze. Foliowy PA6 jest szeroko stosowany w opakowaniach żywności jako warstwa barierowa ze względu na doskonałe właściwości barierowe dla tlenu i aromatów. Współwytłaczane folie wielowarstwowe łączące PA6 z warstwami polietylenu lub polipropylenu zapewniają rozwiązania opakowaniowe, które równoważą elastyczność, właściwości barierowe i zgrzewalność. Folia PA6 osiąga współczynnik przepuszczalności tlenu wynoszący poniżej 30 cc·mil/100 in²·dzień w suchych warunkach.

Przędzenie ze stopu do produkcji włókien

Przemysł tekstylny wykorzystuje przędzone ze stopu włókna PA6 (włókna nylonowe 6) do produkcji wyrobów pończoszniczych, odzieży sportowej, strojów kąpielowych, dywanów i tkanin przemysłowych. Proces przędzenia ze stopu obejmuje wytłaczanie stopionego PA6 przez dysze przędzalnicze, a następnie rozciąganie i teksturowanie w celu osiągnięcia docelowych wartości wytrzymałości na rozciąganie i wydłużenia. Komercyjne przędze z włókna ciągłego PA6 zazwyczaj wykazują wytrzymałość na rozciąganie w zakresie 4–7 g/denier dzięki czemu są trwałe, odporne na ścieranie i odporne na powtarzające się obciążenia mechaniczne.

Formowanie z rozdmuchem i formowanie rotacyjne

Specjalistyczne gatunki PA6 do formowania z rozdmuchem są wykorzystywane do produkcji przewodów paliwowych, zbiorników płynu i pustych części samochodowych, gdzie wymagane jest połączenie odporności chemicznej i integralności mechanicznej. Formowanie rotacyjne z proszkiem PA6 jest stosowane w pojemnikach przemysłowych i obudowach specjalnych, chociaż jest to mniej powszechne niż w przypadku gatunków polietylenu.

Główne zastosowania PA6 w różnych gałęziach przemysłu

Zakres zastosowań Poliamidu 6 jest wyjątkowo szeroki. Poniżej znajdują się główne gałęzie przemysłu i specyficzne zastosowania końcowe, w których PA6 jest materiałem standardowym lub preferowanym.

Przemysł motoryzacyjny

Sektor motoryzacyjny jest największym konsumentem PA6 klasy inżynieryjnej i stanowi ok 35–40% całkowitego zużycia konstrukcyjnego tworzywa sztucznego PA6. Kluczowe komponenty samochodowe wykonane ze wzmocnionego włóknem szklanym lub stabilizowanego termicznie PA6 obejmują:

• Kolektory dolotowe i rezonatory
• Pokrywy silnika i miski olejowe (na wybranych platformach)
• Obudowy układów chłodzenia i korpusy termostatów
• Wsporniki pedałów i prowadnice linek
• Złącza przewodów paliwowych i przewody płynów
• Klipsy konstrukcyjne, tulejki mocujące i mechanizmy klamek drzwi

Przejście przemysłu motoryzacyjnego w kierunku lekkich konstrukcji pojazdów (w celu poprawy efektywności paliwowej i zmniejszenia emisji CO₂) w dalszym ciągu napędza zastępowanie elementów metalowych PA6 wzmocnionym włóknem szklanym – trend powszechnie określany jako „zamiennik metalu”. Typowy nowoczesny pojazd zawiera pomiędzy 15 i 25 kg materiałów poliamidowych, przy czym przeważający udział stanowią PA6 i PA66.

Zastosowania elektryczne i elektroniczne (E&E).

PA6 klasy FR i ogólnego przeznaczenia są szeroko stosowane w komponentach elektrycznych ze względu na połączenie wytrzymałości mechanicznej, stabilności wymiarowej i właściwości izolacji elektrycznej. Rezystywność powierzchniowa PA6 przekracza 10¹³ Ω , a jego wytrzymałość dielektryczna wynosi zwykle 14–16 kV/mm, dzięki czemu dobrze nadaje się do obudów złączy, obudów przekaźników, podstaw wyłączników, listew zaciskowych i rdzeni szpul silników.

Zastosowania tekstylne i włókniste

Pod względem objętości włókno jest w rzeczywistości największym zastosowaniem poliamidu 6 na świecie i zużywa około 60–65% całkowitej produkcji PA6. Włókna nylonu 6 pojawiają się w wyrobach pończoszniczych, bieliźnie, odzieży sportowej, tkaninach obiciowych i dywanach. Wyjątkowa odporność na ścieranie i elastyczny odzysk włókna PA6 sprawiają, że jest ono szczególnie cenione we włóknach wierzchnich dywanów, gdzie konkuruje z PA66 i poliestrem.

Opakowania na żywność

Folia PA6 jest kluczowym materiałem w elastycznych opakowaniach żywności, zwłaszcza pakowanych próżniowo mięs, serów i żywności przetworzonej. Jego doskonałe właściwości barierowe w porównaniu z poliolefinami zapobiegają wnikaniu tlenu, co prowadzi do psucia oksydacyjnego, znacznie wydłużając okres przydatności do spożycia. Folie opakowaniowe na bazie PA6 wykazują również doskonałą odporność na przebicie i wytrzymują pasteryzację i obróbkę retortową w temperaturach do 121°C.

Towary przemysłowe i konsumpcyjne

PA6 jest szeroko stosowany w obudowach elektronarzędzi, sprzęcie sportowym (wiązania narciarskie, sprzęt wspinaczkowy, elementy rowerów), elementach przenośników przemysłowych, przekładniach i tulejach, opaskach zaciskowych i systemach zarządzania kablami oraz złączkach pneumatycznych. Połączenie wytrzymałości, odporności na zużycie i podatności na obróbkę skrawaniem sprawia, że ​​jest to praktyczny wybór zarówno w przypadku części produkowanych masowo formowanych wtryskowo, jak i półfabrykatów obrabianych maszynowo.

Zrozumienie wrażliwości poliamidu 6 na wilgoć

Zarządzanie wilgocią jest jednym z najbardziej praktycznych aspektów pracy z PA6 i wpływa zarówno na wydajność przetwarzania, jak i użytkowania końcowego. PA6 jest higroskopijny — pochłania wodę z otoczenia, aż do osiągnięcia równowagi z otaczającą wilgotnością względną.

Przy wilgotności względnej 50% i temperaturze 23°C (typowy stan kondycjonowania według ISO 1110) PA6 pochłania około 2,5–3,0% wilgoci wagowo . Przy pełnym nasyceniu (zanurzonym w wodzie) wzrasta do około 9–10%. Poziomy wilgoci mają bezpośredni wpływ na:

• Stabilność wymiarowa: PA6 wykazuje zmianę wymiarów (pęcznienie) wraz ze wzrostem zawartości wilgoci, z rozszerzalnością liniową wynoszącą około 0,7–1,0% na procent wchłoniętej wilgoci. W przypadku elementów pasowanych precyzyjnie należy to uwzględnić w tolerancji.
• Wytrzymałość na rozciąganie i moduł: Obydwa zmniejszają się wraz z wchłanianiem wilgoci, ponieważ woda działa jak plastyfikator, zakłócając międzycząsteczkowe wiązania wodorowe.
• Odporność na uderzenia: Poprawia się wraz ze wzrostem zawartości wilgoci ze względu na zwiększoną plastyczność. Kondycjonowany PA6 jest znacznie twardszy niż DAM PA6 w testach udarności w niskiej temperaturze.
• Jakość przetwarzania: Mokre pelety przetwarzane bez odpowiedniego suszenia wytwarzają części z defektami powierzchniowymi, pustymi przestrzeniami, zmniejszoną masą cząsteczkową i pogorszonymi właściwościami mechanicznymi.

Inżynierowie określający PA6 do zastosowań konstrukcyjnych powinni zawsze odwoływać się do danych mechanicznych po kondycjonowaniu (przy oczekiwanej zawartości wilgoci użytkowej), a nie do wartości otrzymanych na sucho po uformowaniu, aby uniknąć przeszacowania wydajności eksploatacyjnej.

Zrównoważony rozwój i recykling PA6

Zrównoważony rozwój jest coraz bardziej krytycznym wymiarem wyboru materiału, a poliamid 6 ma korzystniejszy profil końca życia niż wiele innych konstrukcyjnych tworzyw sztucznych. PA6 można poddać recyklingowi mechanicznemu – ponownie stopić i przetworzyć na nowe części – z pewnym pogorszeniem masy cząsteczkowej i właściwości, szczególnie po wielokrotnych cyklach przetwarzania. Złom przemysłowy i pokonsumencki PA6 z włókien dywanowych, sieci rybackich i odpadów tekstylnych są zbierane i poddawane recyklingowi na dużą skalę w ramach kilku programów na całym świecie.

Recykling chemiczny jest szczególnie korzystny w przypadku PA6 w porównaniu z PA66. Ponieważ PA6 składa się z pojedynczego monomeru (kaprolaktamu), można go zdepolimeryzować z powrotem do czystego kaprolaktamu poprzez hydrolizę lub glikolizę, a odzyskany monomer można następnie ponownie spolimeryzować do PA6 o pierwotnej jakości. Ta ścieżka recyklingu w zamkniętym obiegu jest już dostępna na rynku — firmy, w tym Aquafil, produkują Econyl, regenerowane włókno PA6 wytwarzane z odpadów pokonsumenckich, takich jak wyrzucone sieci rybackie i włókna dywanowe, o znacznie niższym śladzie węglowym niż produkcja pierwotna.

Ocena cyklu życia wskazuje, że wyprodukowanie 1 kg pierwotnego PA6 wymaga ok 120–130 MJ energii i generuje około 6–8 kg emisji CO₂. Recyklingowany PA6 zmniejsza te wartości o 50–80% w zależności od ścieżki recyklingu, co czyni go jednym z polimerów inżynieryjnych, które z chemicznego punktu widzenia bardziej nadają się do recyklingu.

Biokaprolaktam, otrzymywany z surowców roślinnych, również jest w fazie aktywnego rozwoju jako sposób na zmniejszenie uzależnienia produkcji PA6 od paliw kopalnych, chociaż skala komercyjna jest obecnie ograniczona.

Ograniczenia i uwagi projektowe dla PA6

Chociaż poliamid 6 oferuje przekonującą kombinację właściwości, nie jest on uniwersalnie odpowiedni do każdego zastosowania. Projektanci i inżynierowie powinni być świadomi następujących ograniczeń:

• Zmiana wymiarów wywołana wilgocią: Jak omówiono, pęcznienie higroskopijne ogranicza zastosowanie w zespołach o wąskiej tolerancji narażonych na zmienną wilgotność lub bezpośrednie zanurzenie w wodzie bez odpowiedniej kompensacji projektowej.
• Degradacja UV: Niemodyfikowany PA6 ulega degradacji pod wpływem długotrwałej ekspozycji na promieniowanie UV, co prowadzi do kredowania powierzchni, kruchości i zmiany koloru. Do zastosowań zewnętrznych wymagane są gatunki odporne na promieniowanie UV lub powłoki ochronne.
• Wrażliwość na kwasy i mocne zasady: PA6 jest atakowany przez stężone kwasy mineralne (HCl, H₂SO₄) i mocne zasady, które hydrolizują wiązanie amidowe i powodują rozerwanie łańcucha. Zastosowania obejmujące takie chemikalia wymagają materiałów alternatywnych.
• Pełzanie przy ciągłym obciążeniu: Podobnie jak wszystkie półkrystaliczne tworzywa termoplastyczne, PA6 wykazuje pełzanie (powolne odkształcanie pod stałym obciążeniem), co należy uwzględnić w długotrwałych zastosowaniach konstrukcyjnych, szczególnie w podwyższonych temperaturach lub w stanach kondycjonowanych.
• Skurcz i wypaczenie: PA6 charakteryzuje się stosunkowo wysokim skurczem formy (0,6–1,8% w przypadku gatunków niewypełnionych i 0,3–0,7% anizotropowo w przypadku gatunków wypełnionych szkłem), co wymaga starannego projektowania formy i kontroli parametrów przetwarzania, aby zminimalizować wypaczenia w częściach płaskich lub asymetrycznych.

W przypadku zastosowań, w których te ograniczenia mają decydujący wpływ, alternatywy obejmują PA12 (niższa absorpcja wilgoci), POM (lepsza stabilność wymiarowa), PPS (doskonała odporność chemiczna i termiczna) lub PEEK (ekstremalna wydajność, ale przy znacznie wyższych kosztach).
